CIQTEK lança solução de chip de aquecimento in situ para análise de alta precisão
CIQTEK lança solução de chip de aquecimento in situ para análise de alta precisão
September 24, 2025
Nos campos de pesquisa de desempenho de materiais de alta temperatura e análise de mecanismos de transição de fase, os métodos tradicionais de aquecimento externo muitas vezes falham em combinar o controle preciso da temperatura da microrregião com a observação em tempo real.
CIQTEK
, em colaboração com o Centro Micro-Nano da Universidade de Ciência e Tecnologia da China, desenvolveu um inovador
solução de chip de aquecimento in-situ
. Ao integrar chips de aquecimento MEMS com microscópios eletrônicos de feixe duplo, esta solução permite o controle preciso da temperatura (da temperatura ambiente até 1100 °C) e a análise microdinâmica de amostras, oferecendo uma nova ferramenta para estudar o comportamento do material em ambientes de alta temperatura.
Esta solução utiliza
o
SEM de feixe duplo CIQTEK
e
chips de aquecimento MEMS especializados

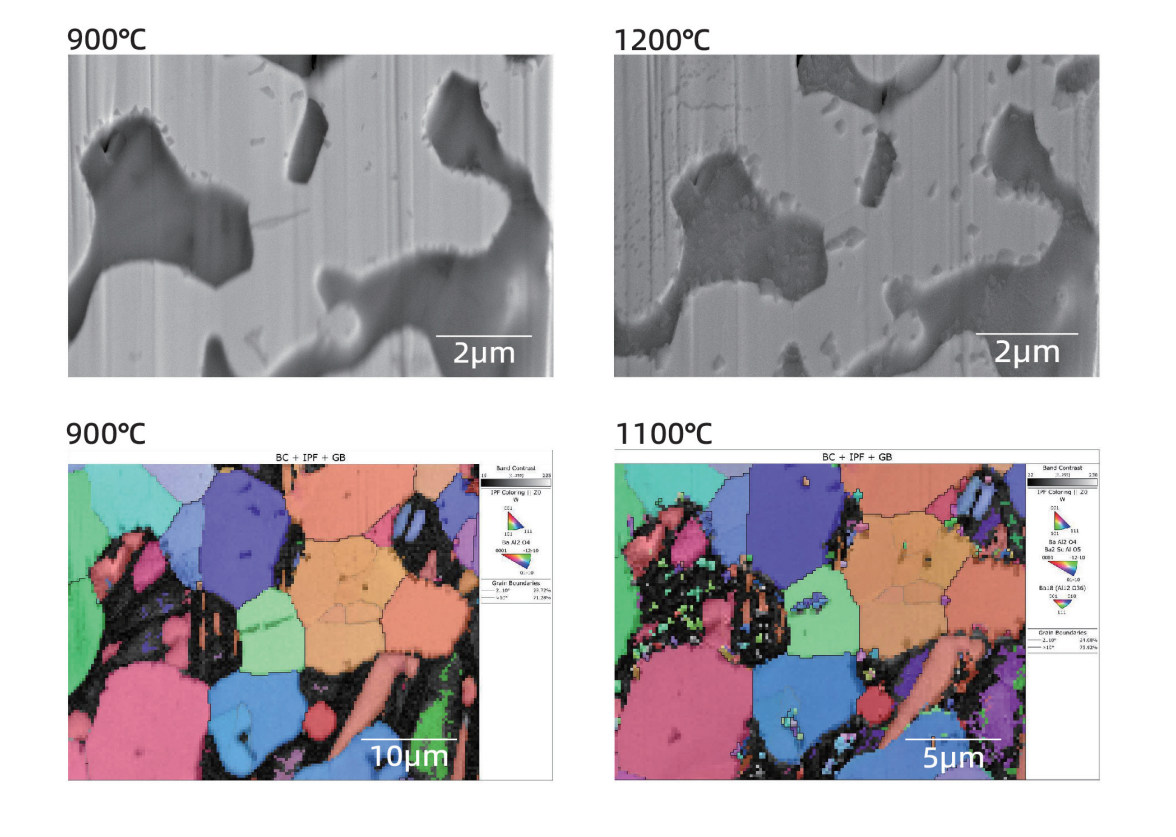

, com precisão de controle de temperatura superior a 0,1 °C e resolução de temperatura superior a 0,1 °C. O sistema também apresenta excelente uniformidade de temperatura e baixa radiação infravermelha, garantindo análises estáveis em altas temperaturas. O sistema suporta diversas técnicas de caracterização durante o aquecimento, incluindo observação da morfologia de microrregiões, análise de orientação de cristais por EBSD e análise de composição por EDS. Isso permite uma compreensão abrangente das transições de fase, evolução de tensões e migração de composição sob efeitos térmicos.
O sistema opera sem quebrar o vácuo, atendendo a todos os requisitos do processo para preparação e caracterização de amostras (EBSD de microrregião in-situ).

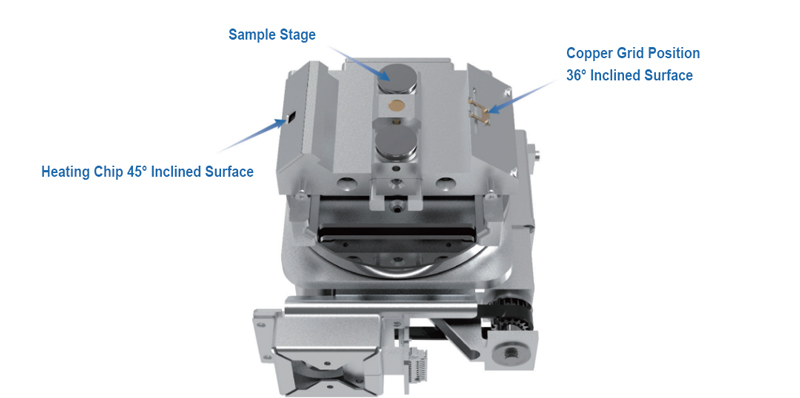

O design integrado do fluxo de trabalho abrange todo o processo, desde a preparação da amostra (processamento por feixe de íons, extração por nanomanipulador) até os testes de soldagem e aquecimento in situ. O sistema suporta operação multiângulo, com um chip de aquecimento de 45° e uma grade de cobre posicionada a 36°, atendendo às complexas necessidades experimentais.
O sistema foi aplicado com sucesso em pesquisas de desempenho em alta temperatura de ligas, cerâmicas e semicondutores, ajudando os usuários a obter insights mais profundos sobre as respostas dos materiais em ambientes do mundo real.
26 a 30 de setembro, Wuhan | Conferência Nacional Chinesa de Microscopia Eletrônica de 2025
As oito principais soluções de microscopia eletrônica da CIQTEK serão apresentadas!
Microscopia Eletrônica de Varredura por Emissão de Campo de Ultra-alta Resolução (FESEM) O CIQTEK SEM5000X É um FESEM de ultra-alta resolução com design otimizado de coluna de óptica eletrônica, reduzindo as aberrações gerais em 30% e alcançando resolução ultra-alta de 0,6 nm a 15 kV e 1,0 nm a 1 kV. Sua alta resolução e estabilidade o tornam vantajoso na pesquisa de materiais nanoestruturais avançados, bem como no desenvolvimento e na fabricação de chips de circuitos integrados semicondutores de alta tecnologia.
Ultra Alta Resolução Microscópio eletrônico de varredura de filamento de tungstênio O CIQTEK SEM3300 Microscópio Eletrônico de Varredura (MEV) incorpora tecnologias como óptica eletrônica "Super-Túnel", detectores de elétrons em lentes e lentes objetivas compostas eletrostáticas e eletromagnéticas. Ao aplicar essas tecnologias ao microscópio de filamento de tungstênio, o antigo limite de resolução desse tipo de microscópio eletrônico de varredura (MEV) é superado, permitindo que o MEV de filamento de tungstênio realize tarefas de análise de baixa voltagem, antes possíveis apenas com MEVs de emissão de campo.
Ga + Microscópio eletrônico de varredura por emissão de campo de feixe de íons focalizado O Microscópio eletrônico de varredura de feixe de íons focalizado (FIB-SEM) CIQTEK DB550 Possui uma coluna de feixe de íons focalizado para nanoanálise e preparação de amostras. Utiliza tecnologia de óptica eletrônica de "supertúnel", baixa aberração e design de objetiva não magnética, além de possuir o recurso de "baixa voltagem, alta resolução" para garantir suas capacidades analíticas em nanoescala. As colunas de íons facilitam um Ga + Fonte de íons metálicos líquidos com feixes de íons altamente estáveis e de alta qualidade para garantir capacidades de nanofabricação. O DB550 é uma estação de trabalho completa para nanoanálise e fabricação, com um nanomanipulador integrado, sistema de injeção de gás e software de interface gráfica (GUI) de fácil utilização.
