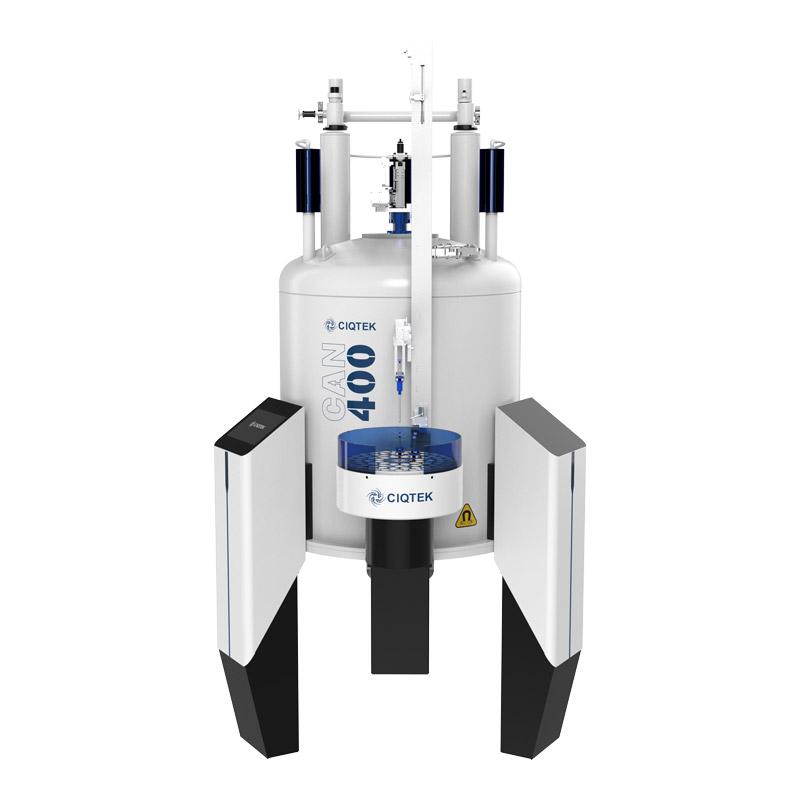

O CIQTEK CAN400 é um sensor de estado líquido inteligente de última geração espectrômetro de ressonância magnética nuclear (RMN), equipado com um ímã supercondutor de 400 MHz ultra-blindado e de ultra-alta homogeneidade. Ele incorpora um console modular multifuncional, sondas de ajuste totalmente automatizadas de alta sensibilidade e uma variedade de acessórios avançados.
Com canais de radiofrequência (RF) altamente integrados, o CAN400 suporta recursos de transmissão e recepção, permitindo experimentos com múltiplas recepções. Seu design otimizado garante ajuste e calibração rápidos, reduzindo significativamente o tempo dos experimentos.
Acessórios como a tela de controle inteligente aprimoram o gerenciamento do equipamento de RMN ao permitir interações na tela sensível ao toque para monitoramento de instrumentos e inserção/remoção de amostras, melhorando a flexibilidade dos experimentos de RMN.
O CAN400 combina hardware de alto desempenho e software inteligente, fornecendo aos usuários uma plataforma experimental de RMN confiável, eficiente e fácil de usar.
A pesquisa sobre baterias de fluxo redox requer insights fundamentais em nível molecular para aprimorar seu desempenho. Aplicando métodos de ressonância magnética nuclear (RMN) in situ ao eletrólito, a decomposição do eletrólito e a autodescarga da bateria podem ser exploradas em tempo real.
Referência: Natureza, 2020, 579(7798): 224-228.
Na lignina, grupos com prótons instáveis podem reagir com reagentes contendo fósforo para formar derivados contendo fósforo. Utilizando a técnica de espectroscopia quantitativa de RMN ³¹P, é possível estudar a quantidade e a estrutura de grupos funcionais, como grupos carboxila e hidroxila.
Referência: Protocolos da Natureza, 2019, 14(9): 2627-2647.
Os submódulos do espectrômetro de RMN CIQTEK CAN400 consistem principalmente do ímã, console, sonda e pré-amplificador. O sistema espectrômetro é controlado por um software avançado, que coleta e analisa dados experimentais com precisão, proporcionando aos usuários resultados analíticos mais abrangentes e precisos. A tela de controle inteligente e os recursos de controle remoto otimizam a experiência do usuário.
Ímã
9,39 Tesla, campo magnético de alta homogeneidade
Furo padrão de 54 mm em temperatura ambiente, compatível com várias sondas
Longo tempo de retenção do hélio líquido
Equipado com um sistema de medição de nível de hélio líquido com alarme de baixo nível de hélio
Tela de controle inteligente integrada para acesso rápido ao status do sistema
Console
Design distribuído para fácil configuração e atualizações de instrumentosSonda

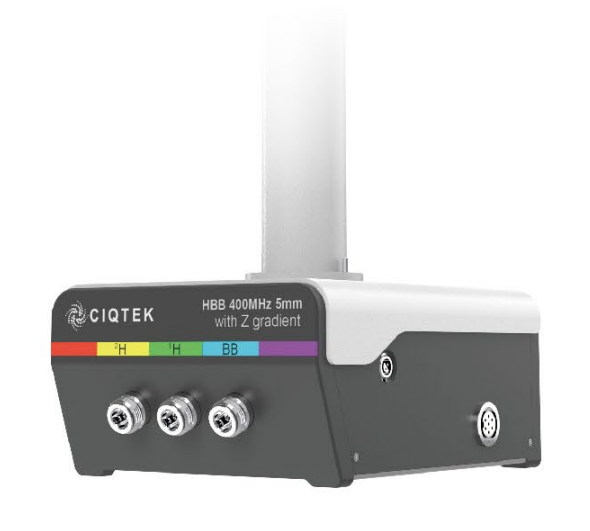

Adequado para tubos de amostra de 5 mm de diâmetro
Núcleos detectáveis:1H,3C,15N,31P,19F,14N,17Ó,109Ag e outros núcleos
Suporta ajuste manual e automático
Resistência ao gradiente Z: ≥ 50 G / cm
Alta sensibilidade e resolução
Ampla faixa de temperatura ajustável
Capaz de19Experimento de RMN F com1H desacoplamento e1Experimento de RMN de H com19F desacoplamento
Pré-amplificador
O pré-amplificador é separado do console.
Pré-amplificador multicanal
O baixo ruído minimiza o impacto na aquisição do sinal
Interruptor dinâmico de transmissão e recepção integrado em todos os canais
Suporta configurações multicanal
Trocador de amostra automático
Alto rendimento: utilização otimizada do espaço com até 72 posições.
Seguro e fácil de usar: design montado na cintura com rotação livre bidirecional.
Eficaz: troca rápida de amostras em segundos. A próxima amostra pode ser preparada com antecedência.
Software
O software inteligente simplifica as operações do usuário
Software simplificado com processamento de dados em um clique melhora a eficiência experimental
Os dados experimentais podem ser salvos em formatos universais
Ímã | Força do campo magnético | 9,39 Tesla |
Diâmetro do furo à temperatura ambiente | 54 milímetros | |
A linha radial de 5 Gauss | 0,6 m | |
A linha vertical de 5 Gauss | 1,0 m | |
Console | Canais de RF do transceptor | Padrão 2, expansível para 8 |
Resolução de Frequência | 0,0005 Hz | |
Resolução de tempo | 4 ns | |
Resolução de Fase | 0,001° | |
Faixa de frequência de RF | 5-1300 MHz | |
Resolução Digital | 16 bits | |
Largura Espectral Máxima do Receptor | 12,5 MHz | |
Sonda | Núcleos detectáveis | ¹H, ¹³C, ¹⁵N, ³¹P, ¹⁹F, ¹⁴N, ¹⁷O, ¹⁰⁹Ag e outros núcleos |
Trava de deutério | Apoiar | |
Força do gradiente Z | 50 G/cm máximo | |
Afinação e correspondência | O ajuste automático rápido e a correspondência são suportados | |
Software | Sistema operacional | Windows |
Experimentos Suportados | Capacidade de aquisição e processamento de dados para experimentos de RMN 1D, 2D e outros | |
Dados Experimentais | Métodos experimentais comuns de RMN estão incluídos. Os dados experimentais podem ser salvos em formatos universais. | |
Pulso | Edição de sequência de pulso e interfaces gráficas são suportadas | |
Controle remoto | Habilitar a inicialização e o desligamento do console controlados por software | |
Trocador de amostra automático | Caça-níqueis | 72 |
Posição de instalação | Na cintura do ímã | |
Direção de rotação | Rotação bidirecional | |
Troca rápida de amostras | Equipado com tubo de armazenamento automático, permitindo que a próxima amostra seja preparada com antecedência |
