Nas áreas de ciências biológicas, biomedicina, inspeção de alimentos e pesquisa de matéria mole, obter imagens de alta resolução de amostras hidratadas e sensíveis ao feixe sempre foi um grande desafio. Métodos convencionais de preparação de amostras, como fixação química, desidratação e secagem, frequentemente resultam em encolhimento, deformação ou danos estruturais, levando a resultados que se desviam do estado real da amostra.
Aproveitando seu avançado
microscopia eletrônica de varredura
tecnologia,
CIQTEK
introduziu o
Solução Crio-SEM
, que integra congelamento em baixa temperatura e transferência a vácuo. Isso permite a observação microscópica in situ, não destrutiva e de alta fidelidade de amostras biológicas e sensíveis, realmente "congelando" os detalhes microscópicos da vida.
Com a tecnologia de congelamento rápido por congelamento rápido com nitrogênio líquido, as amostras podem ser vitrificadas instantaneamente a -210 °C, preservando ao máximo sua morfologia e composição química originais. O sistema integrado de criopreparação combina criofratura, revestimento por sublimação e transferência em baixa temperatura, evitando a complexidade e os potenciais erros da preparação manual convencional. Durante todo o processo, as amostras são mantidas em condições de vácuo criogênico e transferidas para o estágio criogênico do SEM, onde a geração de imagens de alta resolução a -180 °C suprime eficazmente os danos causados pelo feixe de elétrons e melhora significativamente a qualidade da imagem.
Folha de buxo criopreparada mostrando estruturas de nervuras intactas
, enquanto a amostra não tratada apresenta retração severa.
Iogurte

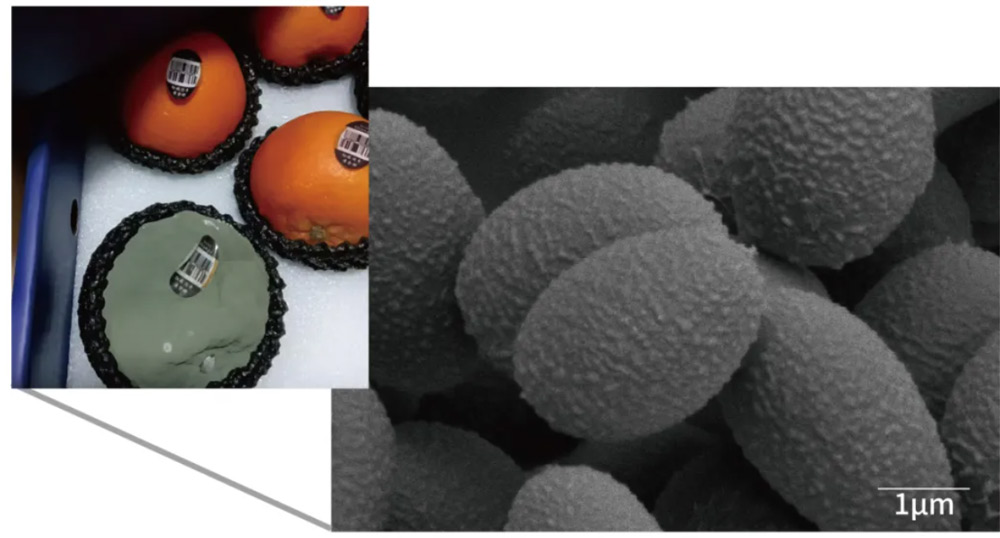

Mofo

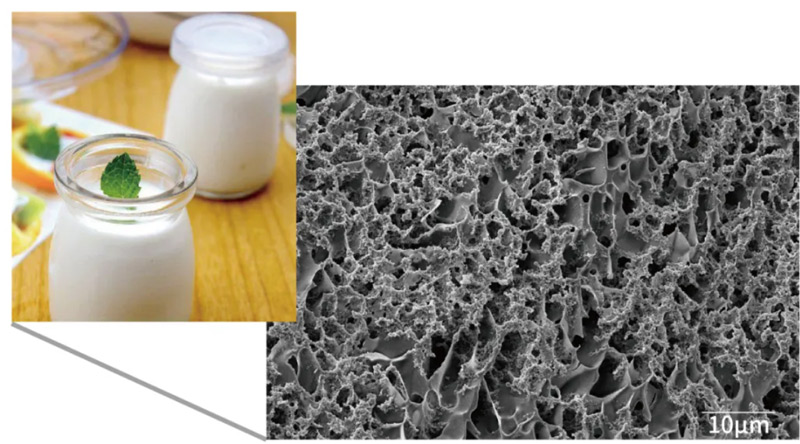

Amostra de iogurte criopreparado revela claramente redes de proteínas e hifas fúngicas.
O
Solução CIQTEK Cryo-SEM
é mais do que apenas um conjunto de instrumentos. Ele incorpora uma abordagem científica dedicada a restaurar fielmente o mundo microscópico. Capacita pesquisadores a superar limitações técnicas, capturar detalhes críticos na microescala da vida e impulsionar a pesquisa fundamental e o desenvolvimento aplicado a novos patamares.
26 a 30 de setembro, Wuhan
No
Conferência Acadêmica Chinesa de Microscopia Eletrônica de 2025
, a CIQTEK irá revelar
oito soluções EM de ponta
.
Ga + Microscópio eletrônico de varredura por emissão de campo de feixe de íons focalizado O Microscópio eletrônico de varredura de feixe de íons focalizado (FIB-SEM) CIQTEK DB550 Possui uma coluna de feixe de íons focalizado para nanoanálise e preparação de amostras. Utiliza tecnologia de óptica eletrônica de "supertúnel", baixa aberração e design de objetiva não magnética, além de possuir o recurso de "baixa voltagem, alta resolução" para garantir suas capacidades analíticas em nanoescala. As colunas de íons facilitam um Ga + Fonte de íons metálicos líquidos com feixes de íons altamente estáveis e de alta qualidade para garantir capacidades de nanofabricação. O DB550 é uma estação de trabalho completa para nanoanálise e fabricação, com um nanomanipulador integrado, sistema de injeção de gás e software de interface gráfica (GUI) de fácil utilização.
Ultra Alta Resolução Microscópio eletrônico de varredura de filamento de tungstênio O CIQTEK SEM3300 Microscópio Eletrônico de Varredura (MEV) incorpora tecnologias como óptica eletrônica "Super-Túnel", detectores de elétrons em lentes e lentes objetivas compostas eletrostáticas e eletromagnéticas. Ao aplicar essas tecnologias ao microscópio de filamento de tungstênio, o antigo limite de resolução desse tipo de microscópio eletrônico de varredura (MEV) é superado, permitindo que o MEV de filamento de tungstênio realize tarefas de análise de baixa voltagem, antes possíveis apenas com MEVs de emissão de campo.
Microscopia Eletrônica de Varredura por Emissão de Campo de Ultra-alta Resolução (FESEM) O CIQTEK SEM5000X É um FESEM de ultra-alta resolução com design otimizado de coluna de óptica eletrônica, reduzindo as aberrações gerais em 30% e alcançando resolução ultra-alta de 0,6 nm a 15 kV e 1,0 nm a 1 kV. Sua alta resolução e estabilidade o tornam vantajoso na pesquisa de materiais nanoestruturais avançados, bem como no desenvolvimento e na fabricação de chips de circuitos integrados semicondutores de alta tecnologia.
