ODMR de centro NV desbloqueia novas possibilidades para materiais 2D e detecção de ondas de spin

Em resumo

Três equipes de pesquisa utilizaram instrumentos CIQTEK ODMR, incluindo o microscópio de varredura com sonda NV (SNVM) e o espectrômetro de spin único de diamante, para impulsionar três áreas diferentes da pesquisa de materiais avançados.

Uma equipe do Instituto de Física da Academia Chinesa de Ciências mapeou ondas de spin no espaço real perto de defeitos magnéticos e domínios de listras acoplados antiferromagneticamente em filmes de YIG e LSMO. Eles capturaram o espalhamento seletivo por comprimento de onda e, pela primeira vez, uma distorção de frente de onda em ziguezague à medida que as ondas de spin cruzavam os domínios de listras.

Uma equipe da Universidade de Ciência e Tecnologia da China removeu selênio de CuCrSe₂ 2D por recozimento a vácuo. As vacâncias de Se resultantes produziram ferromagnetismo à temperatura ambiente, enquanto a estrutura cristalina em camadas permaneceu intacta.

Uma equipe do Instituto de Semicondutores da Academia Chinesa de Ciências mapeou como um campo magnético transversal mistura estados de spin de centros NV, enfraquece a leitura óptica e altera o equilíbrio entre os estados de carga NV⁻ e NV⁰, tudo o que é importante para manter sensores baseados em NV estáveis em ambientes magnéticos do mundo real.

Por que isso é importante

A ressonância magnética detectada opticamente (ODMR) está no centro da ciência de spin em estado sólido. É assim que os pesquisadores mapeiam campos magnéticos microscópicos, como eles desvendam a dinâmica de spin e como transformam um único defeito em escala atômica no diamante em um sensor funcional. Os três estudos abaixo basearam-se na linha de produtos ODMR da CIQTEK, que inclui o microscópio de varredura com sonda NV (SNVM) e o espectrômetro de spin único de diamante, para avançar em territórios que ferramentas mais antigas não conseguiam alcançar: mapeamento de ondas de spin, ferromagnetismo à temperatura ambiente em materiais 2D e o comportamento de mistura de spin dos próprios centros NV.

Aqui está o que cada equipe descobriu e por que isso é importante para qualquer pessoa que esteja construindo dispositivos magnônicos, materiais spintrônicos ou sensores baseados em diamante.

Estudo 1: O mapeamento por varredura NV revela como as ondas de spin realmente se propagam

Onde foi publicado: SCIENCE CHINA Physics, Mechanics & Astronomy

Título do artigo: Visualizando frentes de onda de ondas de spin modificadas perto de defeitos magnéticos e domínios usando centros de vacância de nitrogênio

Grupo de pesquisa: O grupo de Li Yangmu no Instituto de Física da Academia Chinesa de Ciências

A equipe usou o mapeamento por varredura NV para realizar o mapeamento no espaço real e a análise de fase da propagação de ondas de spin e frentes de onda perto de defeitos magnéticos em nanoescala e domínios de listras acoplados antiferromagneticamente em filmes magnéticos finos (YIG e LSMO). O trabalho revelou espalhamento seletivo por comprimento de onda e modulação de forma de onda, oferecendo aos projetistas de dispositivos um novo conjunto de ferramentas para construir e ajustar dispositivos de ondas de spin.

Primeiro, um pouco de contexto: por que as ondas de spin são difíceis de ver

As ondas de spin, também chamadas de magnons, são excitações coletivas de um sistema magneticamente ordenado. Elas transportam informações sem as perdas por aquecimento Joule que acompanham os dispositivos convencionais baseados em carga, o que as torna um portador atraente para computação de informações baseada em ondas e de baixo consumo de energia.

O problema é a escala. Dentro de estruturas magnéticas complexas em nível nanométrico, o espalhamento de ondas de spin e a evolução de sua fase têm sido muito difíceis de observar diretamente no espaço real. Os métodos de caracterização existentes têm limitações: o espalhamento de luz Brillouin, a microscopia de transmissão de varredura por raios X e o efeito Kerr magneto-óptico resolvido no tempo falham, cada um à sua maneira.

Os centros NV oferecem uma rota complementar. Eles podem detectar texturas magnéticas, fase de onda de spin e quiralidade ao mesmo tempo, que é exatamente a combinação necessária aqui. Então, a equipe recorreu ao microscópio de varredura com sonda NV (SNVM) da CIQTEK e realizou o mapeamento de ondas de spin no espaço real em dois filmes magnéticos finos representativos: granada de ítrio e ferro (YIG) e manganita de lantânio e estrôncio (LSMO).

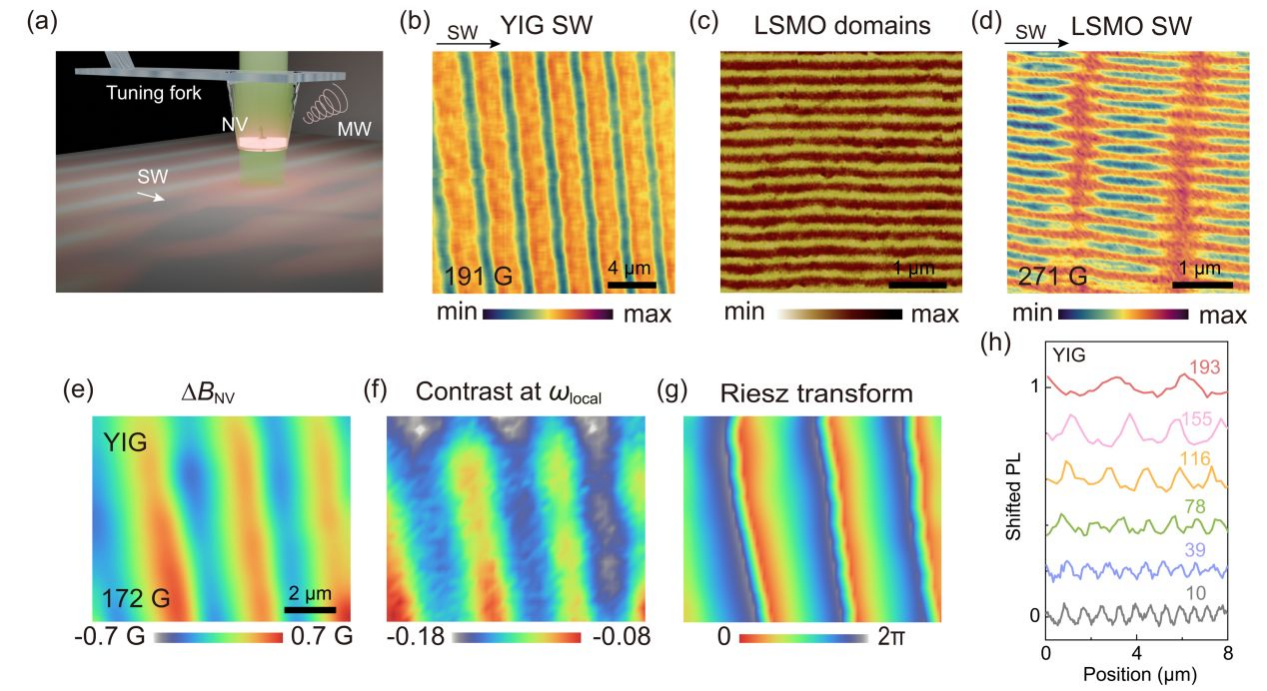

Figura 1: Imagens de ondas de spin e domínios magnéticos de YIG e LSMO (medidas com o SNVM da CIQTEK).

Descoberta 1: O que acontece perto de defeitos magnéticos pontuais em um filme de YIG

A força do espalhamento depende de uma proporção. Se uma onda de spin se espalha fortemente em um defeito pontual depende do tamanho relativo do comprimento de onda da onda de spin versus o tamanho característico do defeito. Quando o comprimento de onda está próximo ao tamanho do defeito, a frente de onda da onda de spin se curva e se distorce visivelmente. Quando o comprimento de onda é muito maior que o tamanho do defeito, a onda de spin passa quase sem perturbação alguma.

Múltiplos defeitos criam interferência. Quando uma onda de spin interage com vários defeitos pontuais ao mesmo tempo, ela produz o padrão clássico de interferência de ondas.

Experimento e teoria se alinham. O defeito magnético se comporta como uma fonte de radiação secundária que emite ondas espalhadas cilíndricas. O deslocamento de fase total perto do defeito é definido pelas amplitudes da onda incidente e da onda espalhada, e o modelo teórico reproduz as características de espalhamento observadas no experimento.

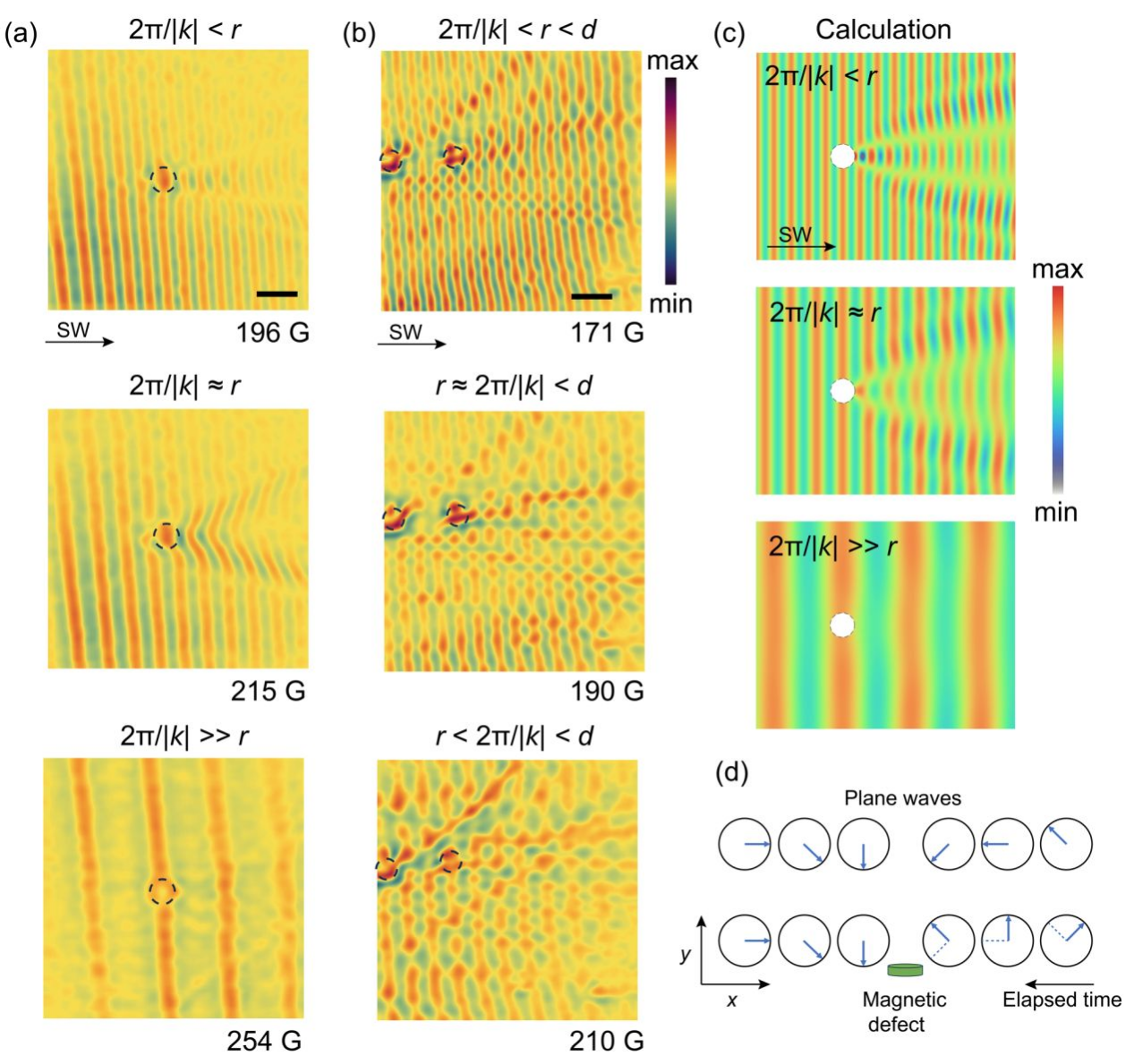

Figura 2: Imagens de ondas de spin perto de um espalhador magnético pontual em um filme de YIG.

Descoberta 2: O que acontece perto de estruturas de domínios magnéticos em um filme de LSMO

Uma novidade. A equipe observou experimentalmente, pela primeira vez, ondas de spin assumindo uma distorção de frente de onda em ziguezague ao cruzarem domínios de listras.

Por que o ziguezague aparece. Domínios magnéticos adjacentes têm direções de magnetização de equilíbrio opostas. Isso força a direção do gradiente de fase a alternar entre domínios vizinhos, de modo que tanto a continuidade de fase perto do limite quanto a relação de dispersão sejam satisfeitas ao mesmo tempo.

O que as simulações mostraram. A análise de simulação micromagnética descobriu que o componente de magnetização dinâmica mx mantém o mesmo sinal em domínios adjacentes, enquanto o componente my inverte o sinal. O componente mx está concentrado principalmente perto das paredes de domínio. Uma diferença de campo magnético local de aproximadamente ±7 G entre domínios adjacentes causa um deslocamento na frequência de ressonância NV local.

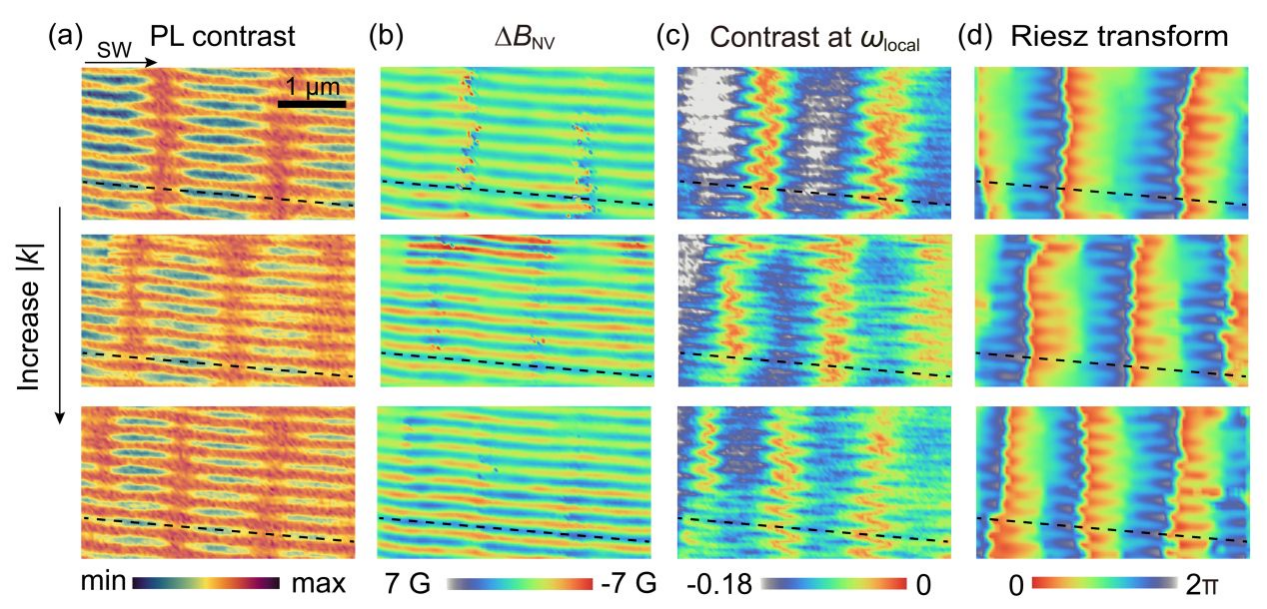

Figura 3: Medição de estado não degenerado de domínios de listras acoplados antiferromagneticamente e ondas de spin em LSMO.

Por que este estudo se destaca

Ao contrário dos métodos tradicionais que dependem da inversão do campo magnético, o microscópio de varredura com sonda NV da CIQTEK permitiu a medição in-situ simultânea da fase da onda de spin e dos domínios magnéticos estáticos. Essa combinação abre uma nova maneira de estudar como defeitos magnéticos, limites de domínio e ondas de spin interagem entre si, e oferece ao desenvolvimento de dispositivos magnônicos uma nova ferramenta experimental.

Estudo 2: A modulação de ânions traz ferromagnetismo à temperatura ambiente para o CuCrSe₂ 2D

Onde foi publicado: SCIENCE CHINA Materials

Título do artigo:Ferromagnetismo à temperatura ambiente induzido por modulação de ânions em CuCrSe₂ bidimensional

Grupo de pesquisa:A equipe de Wu Changzheng na Universidade de Ciência e Tecnologia da China

Esta equipe propôs uma estratégia de "modulação de ânions". Ao remover seletivamente ânions de Se do CuCrSe₂ por meio de recozimento a vácuo, eles introduziram vacâncias de Se dentro do material.

Extraindo selênio, sem quebrar o cristal

Os números aqui merecem uma pausa. Após 20 minutos de recozimento, a taxa de perda de Se nas nano-folhas de CuCrSe₂ foi de cerca de 10%, mas o material manteve sua estrutura cristalina em camadas original. Não houve transição de fase estrutural óbvia nem segunda fase. Múltiplas caracterizações estruturais confirmaram que o processo de recozimento causou principalmente a remoção de ânions de Se.

Confirmando o magnetismo à temperatura ambiente

Para verificar se o material era ferromagnético à temperatura ambiente, a equipe combinou várias técnicas: microscopia de força magnética (MFM), microscopia de sonda NV de varredura (SNVM) e medições do efeito Hall anômalo (AHE). Entre elas, os resultados da SNVM mostraram claramente um sinal magnético local nas nano-folhas de CuCrSe₂ recozidas à temperatura ambiente, enquanto as amostras que não foram recozidas não mostraram domínios magnéticos óbvios.

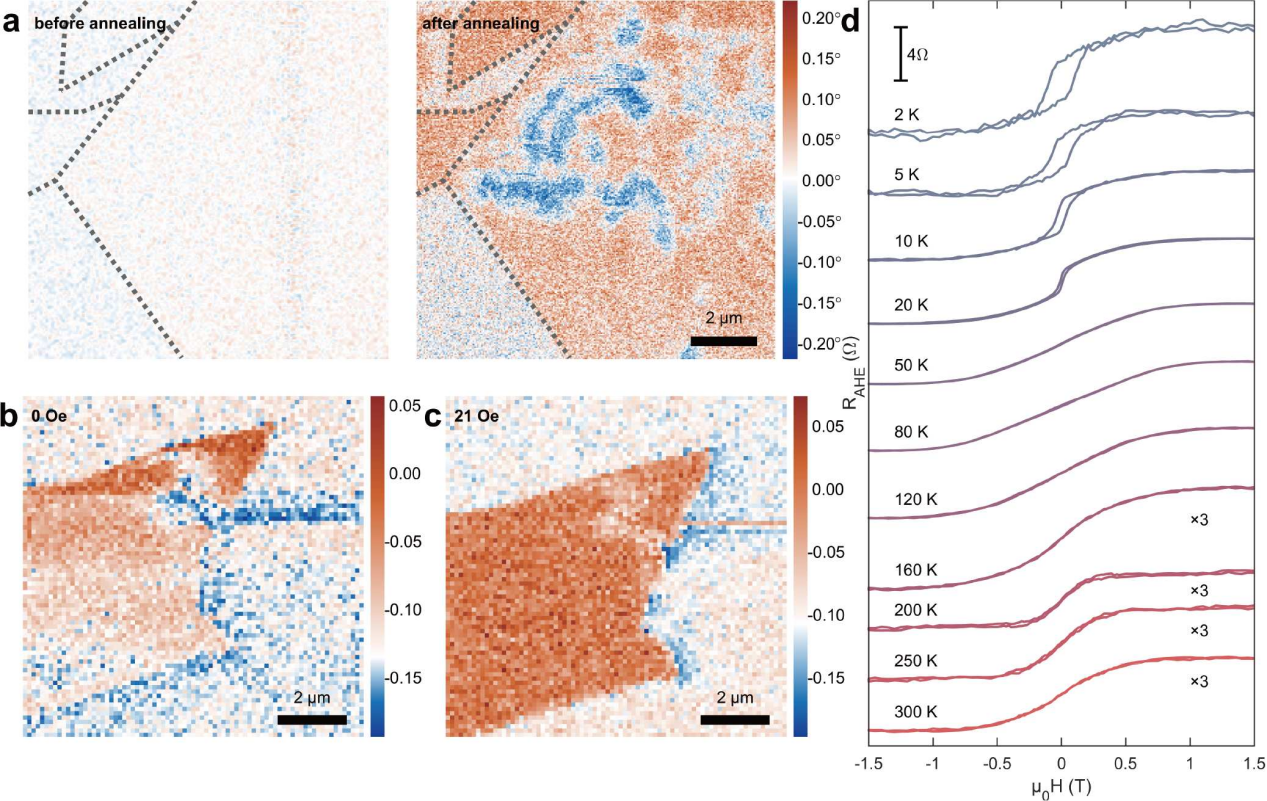

Figura 4: Teste de ferromagnetismo à temperatura ambiente do material A-CuCrSe₂.

O que está acontecendo em nível atômico

Cálculos teóricos revelaram o mecanismo microscópico por trás do magnetismo aprimorado. Vacâncias de Se em locais específicos podem alterar a distribuição do momento magnético dos átomos de Cr circundantes, produzir uma divisão de momento magnético mais pronunciada entre os átomos de Cr e estreitar a lacuna de energia de troca spin-órbita, o que fortalece a interação de supertroca ferromagnética entre Cr e Cr.

A posição da vacância importa. Vacâncias de Se em diferentes posições têm efeitos visivelmente diferentes no magnetismo, e as vacâncias de Se nos locais vantajosos são a chave para alcançar o ferromagnetismo de alta temperatura.

Por que este estudo se destaca

O trabalho mostra que ajustar seletivamente as vacâncias de ânions em materiais 2D pode fortalecer efetivamente as interações magnéticas enquanto preserva a estrutura cristalina original. Isso aponta para uma nova rota para a fabricação de materiais ferromagnéticos 2D à temperatura ambiente e oferece um importante ponto de referência para o design de materiais magnéticos de baixa dimensão voltados para a spintrônica.

Estudo 3: Como campos magnéticos transversais misturam spins de centros NV

Onde foi publicado: ACS Photonics

Título do artigo: Mistura de spin detectada opticamente de centros de nitrogênio-vacância em diamante

Grupo de pesquisa:A equipe de pesquisa de Zhang Jun no Instituto de Semicondutores da Academia Chinesa de Ciências

Este estudo revelou sistematicamente os mecanismos de mistura de spin, degradação da leitura óptica e conversão do estado de carga de centros de nitrogênio-vacância (NV) em diamante sob um campo magnético transversal. Os resultados oferecem uma nova maneira de melhorar a estabilidade de sensores baseados em NV quando operam em ambientes magnéticos complexos.

O problema com um campo que não se alinha

Centros NV em diamante são uma classe importante de defeitos quânticos de estado sólido. Eles podem ser inicializados por laser, manipulados com micro-ondas e lidos por fluorescência, razão pela qual têm sido amplamente utilizados em medição de campo magnético de alta sensibilidade, imagem quântica e processamento de informação quântica.

Em um dispositivo real, no entanto, o campo magnético aplicado raramente se alinha perfeitamente com o eixo NV. Quando o campo tem uma componente transversal, ele mistura os diferentes subníveis de spin do centro NV e enfraquece a capacidade de polarizar opticamente os spins, o que, por sua vez, afeta a leitura de fluorescência e os sinais de ressonância magnética.

O que a equipe mediu

Os pesquisadores usaram instrumentos relacionados a ODMR da CIQTEK juntamente com fotoluminescência (PL) e ressonância magnética detectada opticamente (ODMR) de onda contínua para medir sistematicamente como os centros NV em diamante respondem sob diferentes campos magnéticos e temperaturas.

O ODMR funciona monitorando as mudanças de fluorescência causadas por transições de spin impulsionadas por micro-ondas, o que reflete quão bem o centro NV pode inicializar seu spin e quão bem a leitura óptica funciona. Os experimentos descobriram que, à medida que o campo magnético transversal se torna mais forte, os estados de spin ms=0 e ms=1 do centro NV se misturam de forma mais perceptível. A eficiência da polarização óptica cai e o contraste de ODMR enfraquece junto com ela.

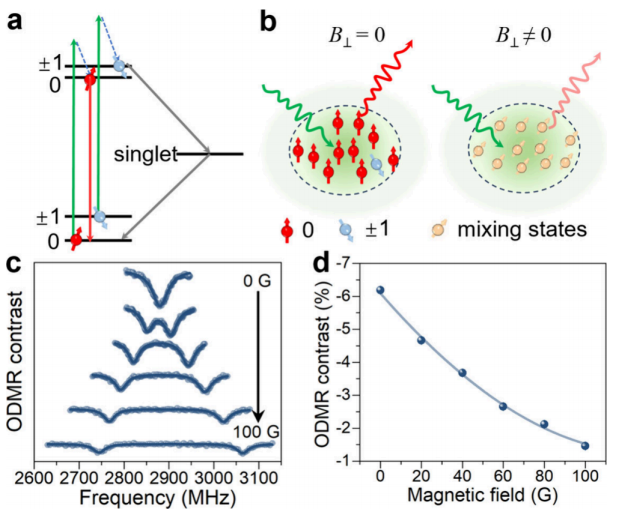

Figura 5: Medição do efeito de mistura de spin de NV⁻ sob um campo magnético transversal usando ODMR.

O campo magnético crítico Bc

Para avaliar quantitativamente quão bem um centro NV tolera um campo magnético transversal, a equipe extraiu um campo magnético crítico, Bc, das curvas de contraste de PL dependentes do campo. Este parâmetro marca a escala de campo na qual a mistura de spin começa a afetar significativamente a leitura óptica. Um Bc maior significa que o centro NV é mais estável contra campos magnéticos transversais. Um Bc menor significa que sua leitura óptica é mais facilmente perturbada pelo desalinhamento do campo.

A temperatura muda o cenário

O estudo também descobriu que o campo magnético crítico depende claramente da temperatura. Em uma faixa de temperatura intermediária específica, a resposta de fluorescência do centro NV foi significativamente suprimida.

Ao construir um modelo de equação mestra de Lindblad que inclui a estrutura orbital do estado excitado, relaxamento orbital assistido por fônons e cruzamento entre sistemas dependente de spin, os pesquisadores revelaram como a temperatura altera a dinâmica orbital do estado excitado e, através disso, ajusta ainda mais a mistura de spin induzida pelo campo magnético transversal.

Estados de carga contam o resto da história

A equipe também resolveu a emissão da linha zero-fônon do estado carregado negativamente, NV⁻, e do estado neutro, NV⁰, separadamente. O que eles viram foi que, quando o campo magnético transversal aumentava, a queda na fluorescência de NV⁻ vinha acompanhada de uma mudança correspondente na fluorescência de NV⁰. Em outras palavras, a perda de sinal causada pelo campo magnético não vem inteiramente de processos não radiativos. Ela está intimamente ligada a uma redistribuição entre os estados de carga NV⁻ e NV⁰.

Por que este estudo se destaca

Este trabalho une a mistura de spin, o decaimento do contraste de ODMR, os efeitos da temperatura e a dinâmica do estado de carga em um único panorama. Ele propõe uma métrica experimental que pode ser usada para avaliar a estabilidade do campo magnético transversal de sensores baseados em NV, e fornece pontos de referência importantes para projetar a direção do campo magnético, otimizar a temperatura operacional, controlar estados de carga e melhorar o desempenho da leitura óptica.

Um olhar mais atento ao instrumento: o microscópio de sonda NV de varredura (SNVM)

A CIQTEK convida você a experimentar o microscópio de sonda NV de varredura (SNVM), um sistema líder mundial para imageamento de campo magnético em nanoescala. Especificações principais:

• Faixa de temperatura: 1,8 K a 300 K

• Campo magnético vetorial: 9 / 1 / 1 T

• Resolução espacial magnética: 10 nm

Duas configurações estão disponíveis:

• SNVM em temperatura ambiente

• SNVM em baixa temperatura

Experimente você mesmo: testes de amostra gratuitos e visitas ao local

A CIQTEK possui vasta experiência em testes de amostras e oferece suporte a visitas ao local, bem como medição gratuita de amostras. Se você tiver uma amostra que gostaria de testar, envie um e-mail para nossos engenheiros em sunh@ciqtek.com e nós cuidaremos do resto.

Quer saber mais sobre nossos produtos e como eles podem se adequar ao seu trabalho? Entre em contato a qualquer momento:

Telefone: +86 400-0606-976

E-mail: gylz@ciqtek.com

Perguntas frequentes

O que é ODMR?

A ressonância magnética detectada opticamente (ODMR) é um método de caracterização na ciência de spin de estado sólido. Ela funciona monitorando as mudanças de fluorescência causadas por transições de spin impulsionadas por micro-ondas, o que a torna útil para imageamento de campo magnético em microescala e para analisar a dinâmica de spin.

O que um microscópio de sonda NV de varredura (SNVM) pode medir?

O SNVM usa centros NV para detectar e imagear campos magnéticos em nanoescala. Como mostra o trabalho descrito acima, ele pode medir a fase da onda de spin e domínios magnéticos estáticos ao mesmo tempo, o que permite aos pesquisadores estudar como defeitos magnéticos, limites de domínio e ondas de spin interagem. O sistema também suporta imageamento em uma faixa de temperatura de 1,8 K a 300 K.

Por que o ferromagnetismo em temperatura ambiente em materiais 2D é algo tão importante?

Porque significa que o magnetismo sobrevive sem resfriamento caro. No trabalho com CuCrSe₂, a remoção seletiva de ânions Se por meio de recozimento a vácuo aprimorou as interações magnéticas enquanto manteve a estrutura cristalina em camadas intacta, o que aponta para materiais ferromagnéticos 2D práticos para spintrônica.

Por que a estabilidade do campo magnético transversal é importante para sensores baseados em NV?

Dispositivos reais raramente fornecem um campo magnético que se alinhe perfeitamente com o eixo NV. Um componente transversal mistura os subníveis de spin NV, enfraquece a polarização óptica e reduz o contraste de ODMR. O campo magnético crítico Bc oferece aos engenheiros uma maneira mensurável de comparar quão bem diferentes centros NV resistem a esse tipo de desalinhamento de campo.

Vamos continuar a conversa

Siga-nos para mais notícias do setor e atualizações de pesquisa do mundo da detecção. Se você quiser ver como nossos instrumentos de ODMR se encaixam no seu próprio trabalho, entre em contato conosco pelo e-mail gylz@ciqtek.com ou ligue para +86 400-0606-976.
