EPR com temperatura variável: por que a temperatura é sua arma secreta.

A temperatura não é apenas uma configuração ambiental em ressonância paramagnética eletrônica (RPE) Espectroscopia. É um parâmetro experimental fundamental, tão importante quanto a potência de micro-ondas e a faixa do campo magnético. Escolher a temperatura certa permite obter sinais mais nítidos, maior sensibilidade e detalhes estruturais que as medições à temperatura ambiente simplesmente não conseguem revelar. Escolher a temperatura errada pode levar ao desaparecimento completo do sinal. Este guia explica a física da EPR com temperatura variável e ajuda você a escolher a configuração ideal para suas amostras.

Por que a temperatura é tão importante na EPR?

Todo experimento de EPR envolve três questões. Como a temperatura remodela o ambiente de spin microscópico? Como ela afeta a interpretação espectral? E quais sistemas exigem, de fato, medições com temperatura variável? Vamos analisar isso em detalhes.

Resfriamento: A maneira mais simples de aumentar a sensibilidade

O sinal de EPR provém de um fato simples. Elétrons desemparelhados ocupam dois níveis de energia de spin, e a diferença na população entre esses níveis é o que detectamos. Em um campo magnético externo B ₀ , os spins dos elétrons sofrem Zeeman se separando , criando dois níveis com m _s = +1/2 e m _s = -1/2. A diferença de energia entre eles é:

O Distribuição de Boltzmann governa como os elétrons povoam esses níveis. A proporção da população depende da temperatura de forma muito direta:

Eis o que isso significa na prática. A intensidade do sinal EPR é proporcional à diferença de população entre os dois níveis. Essa diferença varia com 1/T. Em outras palavras, quanto menor a temperatura, mais forte o sinal. Ponto final. A temperatura é uma variável independente e totalmente controlável, portanto, resfriar a amostra é a maneira mais fundamental e direta de aumentar a sensibilidade absoluta. Espectroscopia EPR .

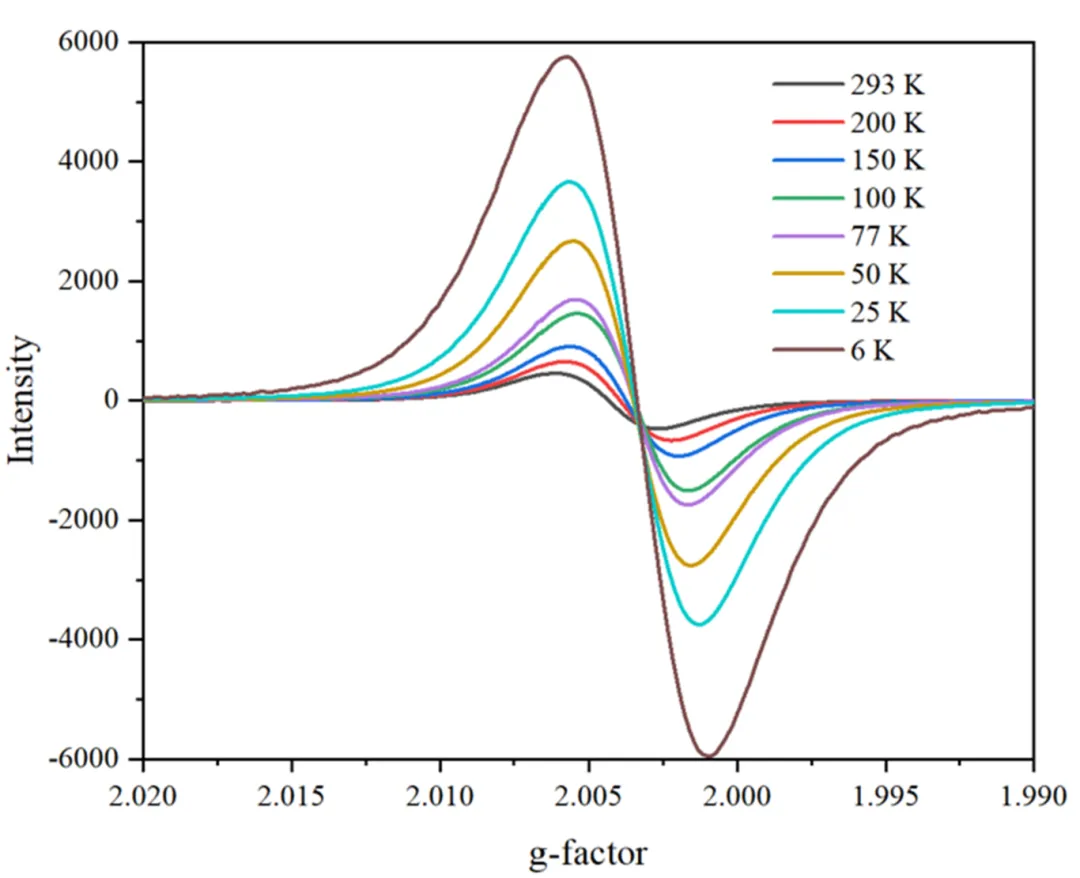

Espectros EPR de uma amostra de carvão de baixa concentração, medidos em diferentes temperaturas. Temperaturas mais baixas produzem sinais significativamente mais fortes. (Medido em sistema EPR CIQTEK.)

O resfriamento retarda o relaxamento, revelando sinais ocultos.

A temperatura não afeta apenas a intensidade do sinal. Ela também controla relaxamento girando , que determina se é possível detectar um sinal. O relaxamento na ressonância magnética se divide em duas categorias.

Relaxamento spin-rede (T ₁ ). Este é o processo no qual os spins excitados trocam energia com a rede cristalina circundante. É altamente sensível à temperatura. À temperatura ambiente, as vibrações da rede são intensas. Os spins excitados dissipam sua energia rapidamente, portanto T ₁ é curto. Resfrie o sistema e você efetivamente "congela" essas vibrações da rede cristalina. T ₁ alonga-se dramaticamente.

Relaxamento spin-spin (T ₂ ). Isso resulta principalmente de interações dipolares magnéticas entre spins vizinhos. É menos diretamente afetado pela temperatura.

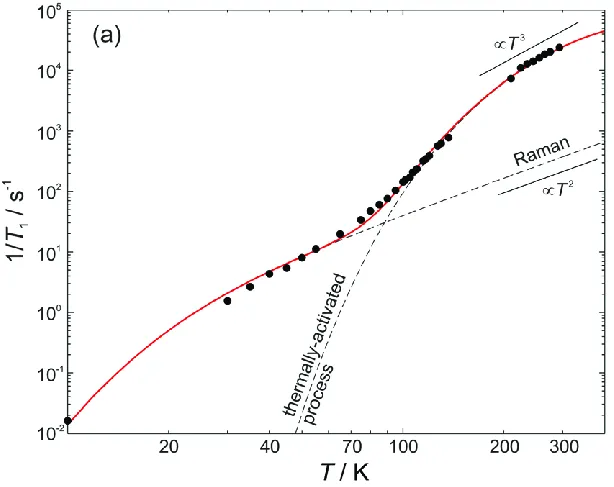

Taxa de relaxação spin-rede em função da temperatura. A forte dependência da temperatura demonstra por que o resfriamento é essencial para sistemas com relaxação curta. (Ref: Phys. Chem. Chem. Phys., 2020, 22, 15751-15758)

T ₂ controla a largura de linha espectral. A largura de linha homogênea é inversamente proporcional a T. ₂ (T mais curto) ₂ , linha mais ampla). Enquanto T ₂ em si não é fortemente dependente da temperatura, T ₁ define o limite superior teórico para T ₂ Se T ₁ é extremamente curto à temperatura ambiente, força T ₂ Para ser breve também. Pelo princípio da incerteza de Heisenberg, isso causa um alargamento severo da linha espectral. A linha se torna tão larga que desaparece no ruído de fundo. Você vê "nenhum sinal" quando, na realidade, o sinal está irremediavelmente alargado.

Isso explica uma frustração comum em laboratórios de EPR.

· Adequado para temperatura ambiente: Radicais orgânicos e ns ¹ íons de configuração, que têm T mais longo ₁ valores.

· Desafio à temperatura ambiente: A maioria dos íons de metais de transição (como Co(II), Fe(III) de alto spin) e íons de terras raras. Estes são sistemas clássicos de relaxação curta. À temperatura ambiente, muitas vezes não fornecem nenhum sinal utilizável. É necessário atingir temperaturas de nitrogênio líquido ou hélio líquido para observá-los.

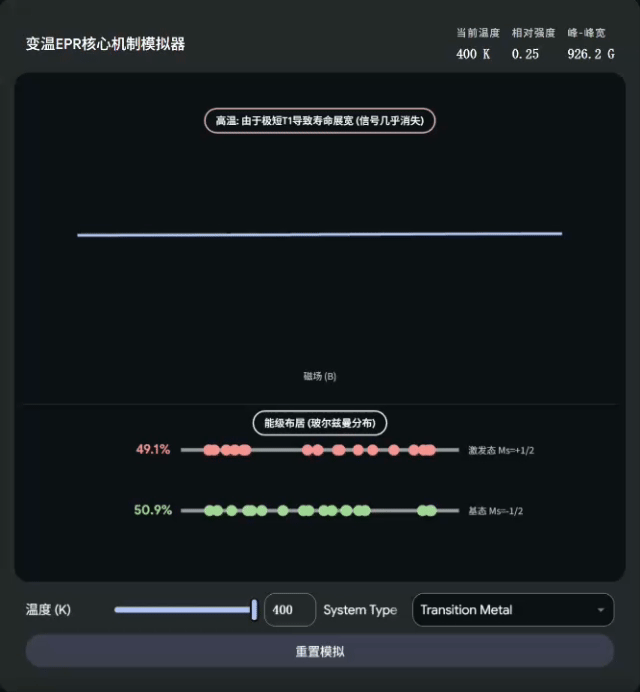

Simulação de EPR com temperatura variável mostrando como um sinal se torna detectável à medida que a temperatura diminui. Observe que a fase do sinal de EPR está invertida neste diagrama.

A temperatura altera o movimento molecular, remodelando seus picos.

Radicais orgânicos estáveis em solução e certos complexos de metais de transição com longos tempos de relaxação já fornecem sinais nítidos à temperatura ambiente. Então, a temperatura ainda importa para esses sistemas? Absolutamente.

Em solução à temperatura ambiente, as moléculas giram rápida e aleatoriamente, como pequenos piões. Essa rotação anula completamente a anisotropia do tensor g e do tensor de acoplamento hiperfino. O resultado é um pico estreito, simétrico e isotrópico.

À medida que a temperatura diminui, o movimento molecular se torna mais lento. Eventualmente, a solução congela, formando um líquido vítreo, e a rotação molecular cessa completamente. A anisotropia deixa de ser suavizada pela média. Diferentes orientações espaciais revelam suas interações magnéticas completas. O simples pico isotrópico se transforma em um rico espectro de "solução congelada", repleto de informações estruturais tridimensionais. Agora é possível extrair detalhes sobre o ambiente de coordenação e a orientação molecular do centro paramagnético.

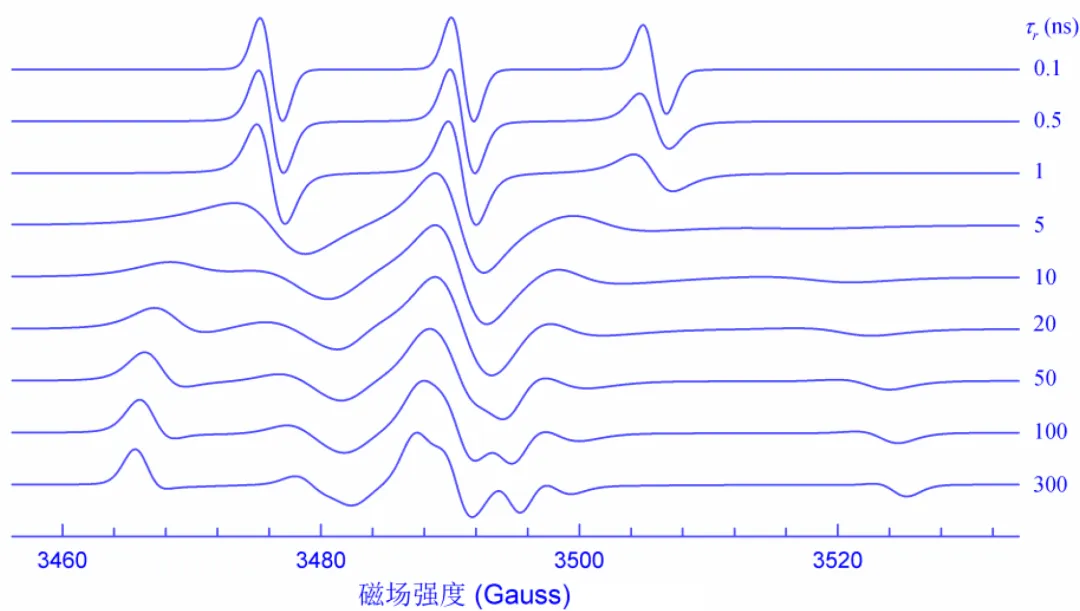

Espectros EPR simulados do R ₁ NÃO ^• radical mostrando a evolução do tempo de correlação τ _r De cima para baixo, τ _r aumenta à medida que o movimento molecular diminui, desde a solução diluída à temperatura ambiente até o estado congelado. Parâmetros da simulação: 9,8 GHz, g _x =2,008, g _y =2,006, g _z =2,003, A _x =A _y =20, A _z =85 MHz. (Adaptado de Ressonância Paramagnética Eletrônica: Princípios e Aplicações .)

Qual a configuração de temperatura ideal para sua amostra? Um guia para seleção de sistemas.

Diferentes sistemas de spin possuem estruturas de níveis de energia e propriedades dinâmicas muito distintas. Isso significa que eles necessitam de faixas de temperatura muito diferentes para uma medição EPR ideal.

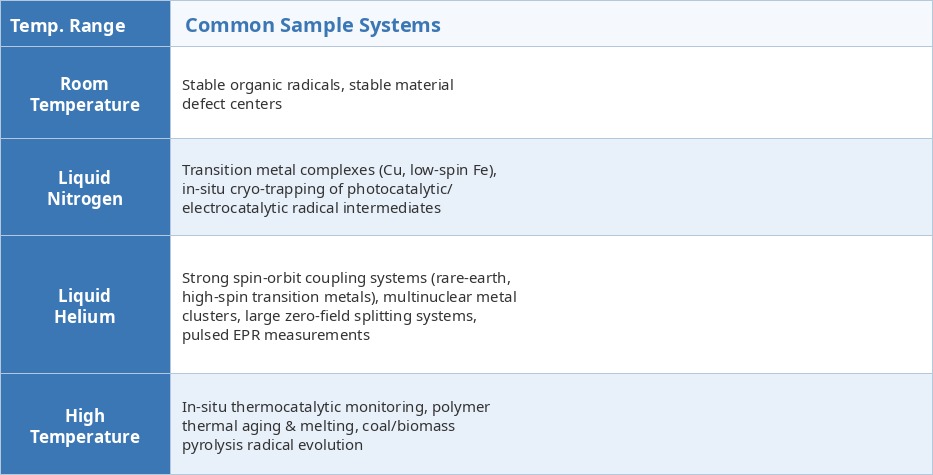

Faixas de temperatura ideais para categorias comuns de amostras de EPR. Ajuste seu sistema à faixa de temperatura adequada para obter os melhores resultados.

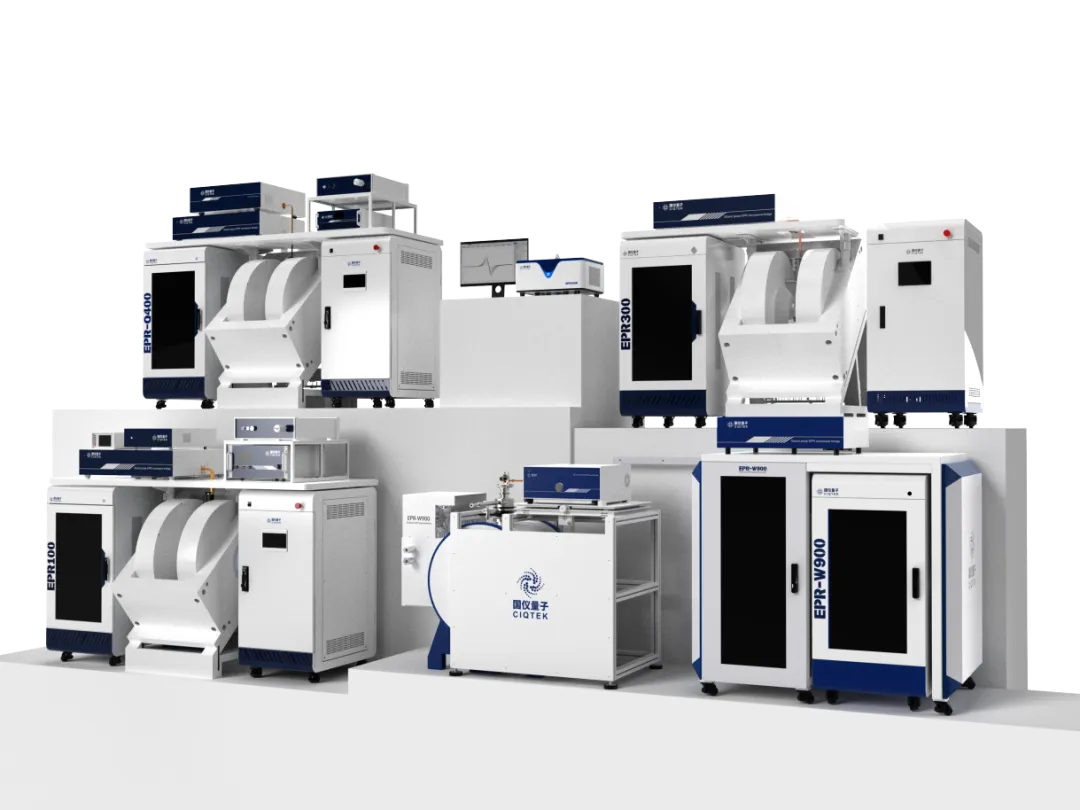

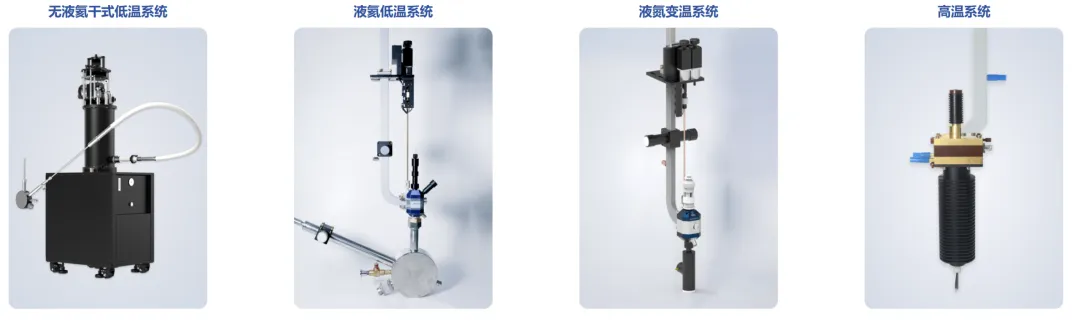

A CIQTEK oferece soluções EPR de temperatura variável de gama completa Compatível com todos os sistemas de onda contínua e pulsada. Espectrômetros EPR Desde a caracterização de rotina até a pesquisa de ponta, nós temos tudo o que você precisa.

A temperatura é a chave para o mundo da rotação.

A temperatura não é apenas um número em um mostrador. É a chave que desvenda o mundo microscópico do spin. Compreenda como as propriedades da sua amostra se relacionam com a temperatura e você expandirá drasticamente as possibilidades da sua pesquisa.

Temperaturas mais baixas aumentam a sensibilidade. através do fator de Boltzmann. Eles prolongam os períodos de relaxamento. para revelar sinais que, de outra forma, desapareceriam em meio ao ruído generalizado. Eles diminuem o movimento molecular. para expor detalhes estruturais anisotrópicos ocultos em espectros à temperatura ambiente. Cada um desses efeitos abre novas possibilidades experimentais.

Quer você esteja estudando radicais orgânicos, complexos de metais de transição ou sistemas de terras raras, a configuração correta de temperatura variável faz toda a diferença entre um experimento fracassado e um resultado inovador.

Não tem certeza de qual configuração de temperatura variável é a ideal para você?

Nossos cientistas de aplicação terão prazer em avaliar suas amostras e recomendar o protocolo de teste ideal. Entre em contato e deixe-nos ajudá-lo a obter o máximo de sua pesquisa em EPR.
