Um estudo recente liderado pela equipe do Professor Yao Xiao na Wenzhou University revela como a reconstrução de superfície integrada com a engenharia de defeitos estruturais pode superar várias limitações de estabilidade de longa data dos cátodos de óxido em camadas de Na.
Usando uma combinação de cálculos teóricos, espectroscopia de absorção de raios X síncrotron, espalhamento inelástico ressonante de raios X, microscopia eletrônica de transmissão por varredura com correção de aberração esférica, espectrometria de massa eletroquímica operando e microscopia eletrônica de varredura, os pesquisadores demonstraram que a regulação de defeitos estruturais induzida por Y e uma camada de superfície reconstruída robusta podem trabalhar juntas para estabilizar a química tanto do volume quanto da interface.
A estratégia suprime a oxidação excessiva do oxigênio da rede e a formação de dímeros O-O, melhora o transporte de íons Na, reduz a dissolução de metais de transição, alivia a tensão da rede e aumenta a reversibilidade redox do oxigênio. O resultado é uma melhoria significativa na cinética de reação, estabilidade de ciclo e desempenho eletroquímico em cátodos de óxido em camadas de Na de alta voltagem.
O trabalho, intitulado “Engenharia de Defeitos Estruturais Integrada à Reconstrução de Superfície Além da Modulação Química Convencional para Cátodos de Óxido em Camadas de Na”, foi publicado na Advanced Materials em 2026.
Por que os Cátodos de Óxido em Camadas de Na Precisam de Melhor Estabilização
Os objetivos duplos de reduzir custos e estender a vida útil continuam a impulsionar o desenvolvimento de sistemas de armazenamento de energia.
As baterias de íons de sódio estão atraindo atenção crescente porque os recursos de sódio são abundantes e relativamente de baixo custo. Seu mecanismo de operação também é semelhante ao das baterias de íons de lítio, tornando-as uma rota promissora para o armazenamento de energia em larga escala.
Entre os materiais candidatos a cátodo, os óxidos em camadas de metais de transição com a fórmula geral O3-type NaTMO2 são particularmente atraentes devido à sua capacidade teórica relativamente alta, síntese direta e densidade aparente relativamente alta.
No entanto, a dessodiação profunda em alta voltagem introduz uma série de problemas estruturais e interfaciais.
Estes podem incluir transições de fase, migração de metais de transição, perda de oxigênio da rede e reações colaterais interfaciais. Juntos, esses processos podem resultar em colapso estrutural, degradação da capacidade, rachaduras nas partículas e pulverização.
Estratégias convencionais como revestimento de superfície, dopagem estrutural e regulação de vacância de oxigênio podem melhorar certos aspectos do comportamento do volume, da superfície ou da interface, mas permanece difícil otimizar todos os três simultaneamente.
Para enfrentar esses desafios, a equipe do Professor Yao Xiao na Wenzhou University conduziu uma investigação aprofundada usando microscopia eletrônica de varredura CIQTEK como parte do fluxo de trabalho de caracterização multiescala. Com O3-NaNi1/3Fe1/3Mn1/3O2 como cátodo modelo, os pesquisadores desenvolveram uma estratégia de engenharia de defeitos estruturais integrada à reconstrução de superfície para regular simultaneamente a estabilidade do volume, da superfície e da interface.
Ao introduzir uma quantidade apropriada de Y no material, os pesquisadores regularam a estrutura eletrônica local e a química de defeitos.
O forte efeito de acoplamento Y-O-TM, juntamente com a compensação de carga associada às vacâncias de oxigênio, modula a estrutura eletrônica do orbital O 2p e suprime a oxidação excessiva do oxigênio da rede e a formação de dímeros O-O causados pela localização de carga.
Ao mesmo tempo, a fase de superfície reconstruída não apenas melhora o transporte interfacial de íons Na, mas também fornece uma barreira mecanicamente robusta que ajuda a suprimir reações colaterais interfaciais e a dissolução de metais de transição.
Como resultado, tanto a reversibilidade redox do oxigênio quanto a estabilidade da coordenação local são significativamente melhoradas, levando a uma melhor cinética eletroquímica e eficiência de transferência de carga.
A equipe de pesquisa apoiou essas conclusões usando cálculos teóricos, espectroscopia de absorção de raios X síncrotron, espalhamento inelástico ressonante de raios X, microscopia eletrônica de transmissão por varredura com correção de aberração esférica, espectrometria de massa eletroquímica operando e outros métodos avançados de caracterização. A microscopia eletrônica de varredura da CIQTEK também foi usada para fornecer evidências morfológicas importantes que apoiam a análise estrutural.
Figura 1. Caracterização estrutural e composicional dos cátodos de óxido em camadas de Na puros e modificados com Y.
Caracterização Estrutural e Composicional

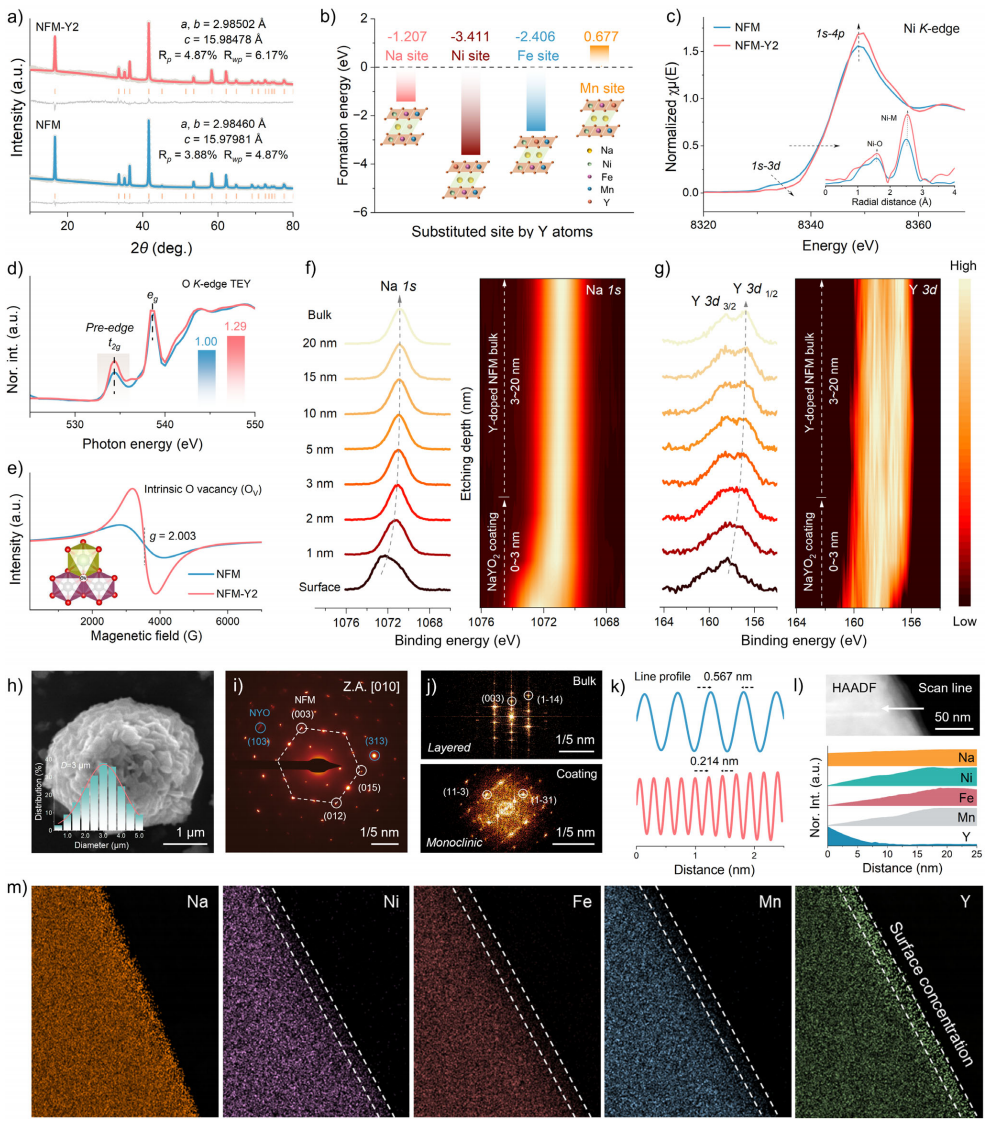

O primeiro grupo de resultados examina a estrutura cristalina, os estados eletrônicos, a distribuição elementar e a morfologia multiescala dos materiais puros e modificados.
A difração de raios X de pó e o refinamento de Rietveld mostram que a amostra modificada retém a estrutura em camadas hexagonal O3, com apenas características de difração fracas associadas à modificação contendo Y.
Os parâmetros de rede ligeiramente expandidos indicam que a modificação produz um efeito estrutural mensurável sem destruir a estrutura geral em camadas.
A espectroscopia de absorção de raios X na borda K do Ni e as medições da estrutura fina de absorção de raios X estendida transformada por Fourier demonstram ainda que a modificação altera o ambiente de coordenação local médio enquanto melhora a estabilidade da estrutura octaédrica de NiO6.
A espectroscopia de absorção de raios X moles na borda K do O, juntamente com medições de ressonância paramagnética eletrônica, confirma uma concentração aumentada de vacâncias de oxigênio no material modificado.
A espectroscopia de fotoelétrons de raios X duros com resolução de profundidade revela ainda a variação nos estados químicos de Na e Y da superfície em direção ao núcleo.
Os resultados apoiam a presença de um ambiente de coordenação contendo Y e indicam que o Y participa de uma estrutura de coordenação Y-O-TM local.
A microscopia eletrônica de varredura mostra que o cátodo modificado mantém uma morfologia de partícula secundária esférica.
A difração de elétrons de área selecionada e a microscopia eletrônica de alta resolução revelam ainda que a amostra modificada contém uma camada de reconstrução superficial, preservando a fase em camadas do núcleo.
O mapeamento elementar mostra uma distribuição relativamente uniforme de Ni, Fe e Mn por todas as partículas, enquanto o Y está enriquecido perto da superfície com um gradiente em direção ao interior.
Juntas, essas observações confirmam a modificação bem-sucedida tanto nas regiões do núcleo quanto da superfície.
Figura 2. Desempenho eletroquímico e comportamento cinético dos cátodos de óxido em camadas de Na puros e modificados com Y.
Desempenho Eletroquímico e Cinética de Reação
Os dados eletroquímicos demonstram uma clara vantagem de desempenho para o cátodo modificado.

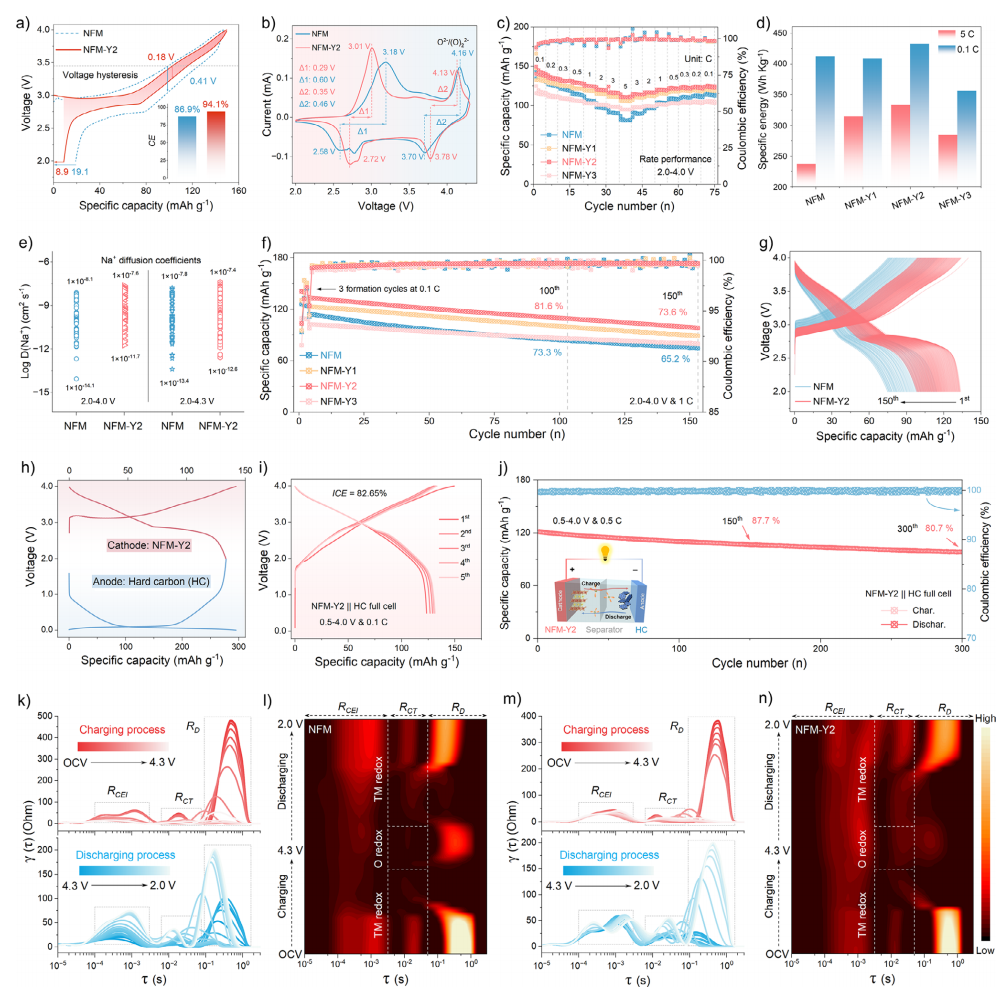

As curvas de carga-descarga galvanostática a 0,1 C mostram que o material puro tem uma histerese de voltagem pronunciada e uma eficiência coulombiana inicial relativamente baixa.
Em contraste, a amostra modificada mostra uma histerese de carga-descarga menor e uma eficiência coulombiana inicial de aproximadamente 94,1%, indicando uma reversibilidade de reação melhorada.
A análise de capacidade diferencial mostra ainda que a amostra modificada tem separações de pico de oxidação-redução menores.
Isso indica uma reversibilidade redox melhorada e uma cinética eletroquímica mais rápida.
As medições de desempenho de taxa de 2,0 a 4,0 V mostram que o material modificado mantém uma capacidade de descarga maior em diferentes densidades de corrente.
Mesmo em altas taxas, o cátodo modificado com Y retém uma clara vantagem de capacidade sobre o material puro.
Os coeficientes de difusão de íons Na calculados indicam que a amostra modificada exibe uma melhoria de aproximadamente uma a duas ordens de magnitude na capacidade de difusão de íons sódio.
Testes de ciclagem de longo prazo também mostram que o cátodo modificado mantém uma maior retenção de capacidade, melhor eficiência energética e um perfil de voltagem mais estável.
O cátodo modificado foi ainda pareado com um ânodo de carbono duro para avaliar seu potencial prático em uma configuração de célula completa.
Os resultados da célula completa confirmam um comportamento de carga-descarga estável e um desempenho de ciclagem estendido.
A espectroscopia de impedância eletroquímica operando resolve a impedância total em contribuições da interface cátodo-eletrólito, resistência de transferência de carga e resistência de difusão do núcleo.
Comparado com o material puro, o cátodo modificado mostra valores de impedância menores e mais estáveis durante a ciclagem. Isso indica melhorias substanciais na estabilidade interfacial e no transporte de íons Na.
Figura 3. Mecanismo de compensação de carga e evolução da estrutura eletrônica durante o ciclo eletroquímico.
Compensação de Carga e Evolução da Estrutura Eletrônica
Para entender por que o cátodo modificado apresenta um comportamento eletroquímico melhorado, os pesquisadores investigaram a compensação de carga e a evolução da estrutura eletrônica usando espectroscopia de emissão de raios X não ressonante, cálculos de densidade de estados e análise de localização eletrônica.

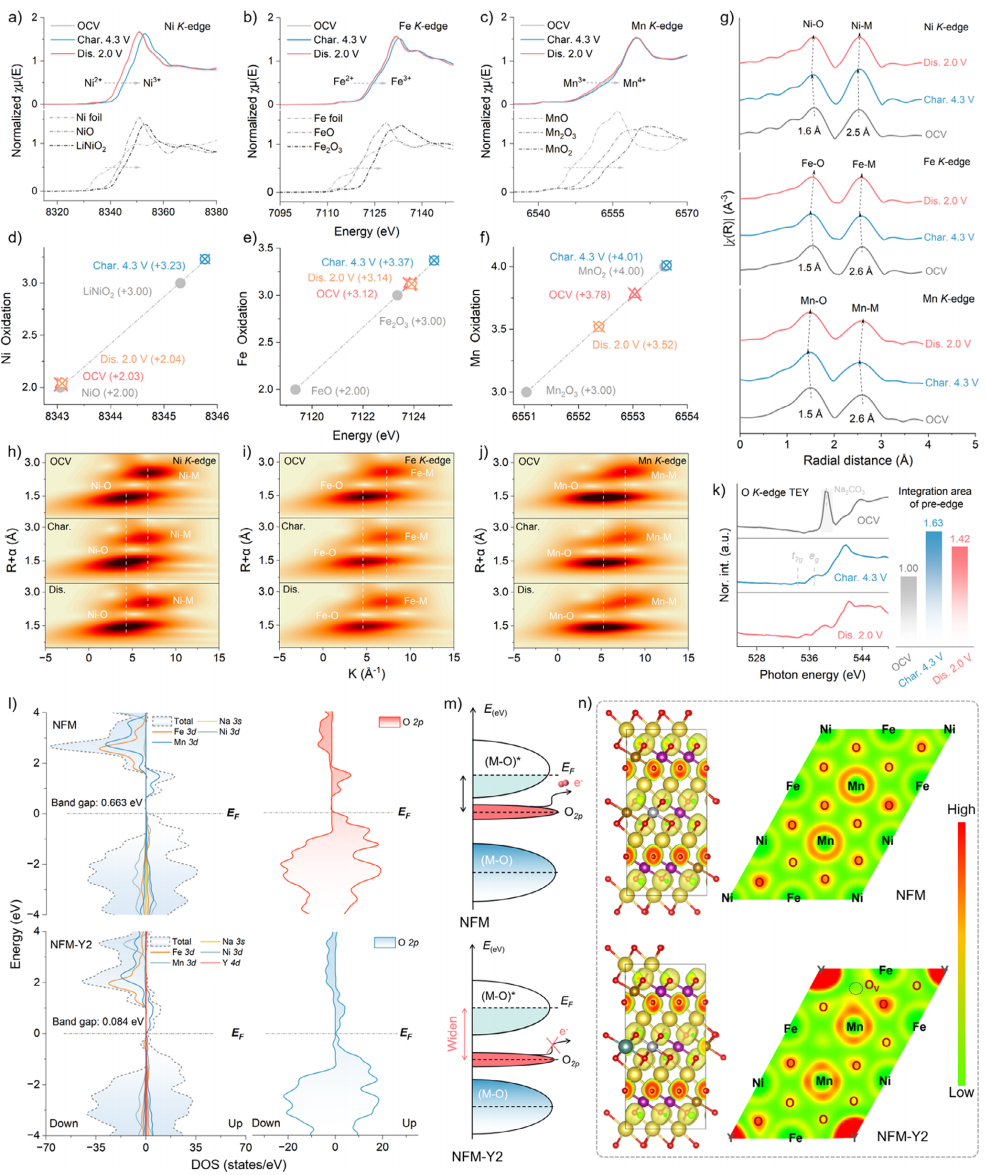

A espectroscopia de absorção de raios X na borda K de Ni, Fe e Mn coletada em diferentes estados de carga fornece informações sobre o processo redox de metais de transição.
A análise mostra que Ni2+/Ni3+/Ni4+ atua como o principal centro de compensação de carga de metal de transição durante o carregamento e descarregamento.
Fe e Mn também participam da redistribuição de carga relacionada ao redox de oxigênio.
Importante, essas mudanças permanecem reversíveis após a descarga.
Os resultados de EXAFS transformados por Fourier na borda K de Ni, Fe e Mn, juntamente com mapas de transformada de wavelet, indicam que os octaedros TMO6 sofrem contração e expansão reversíveis durante o ciclo sem colapso estrutural permanente.
As medições de absorção de raios X moles na borda K de O em diferentes estados de carga demonstram ainda a participação reversível do oxigênio da rede na compensação de carga.
Cálculos de densidade de estados projetada mostram que os estados Y 4d ampliam a largura de banda eletrônica e aumentam a condutividade eletrônica.
Ao mesmo tempo, a incorporação de Y regula a estrutura eletrônica O 2p.
Comparações da termodinâmica redox de oxigênio calculada mostram uma diferença clara entre os materiais virgem e modificado.
Mapas da função de localização de elétrons indicam ainda um aumento da densidade eletrônica em torno dos átomos de oxigênio e uma redução da localização eletrônica após a incorporação de Y. Esses efeitos fortalecem a ancoragem do oxigênio da rede e ajudam a suprimir a oxidação irreversível do oxigênio.
【
Figura 4. Evolução da rede e mecanismo redox de oxigênio aniônico durante a carga e descarga.
Evolução da Rede e Redox de Oxigênio Reversível

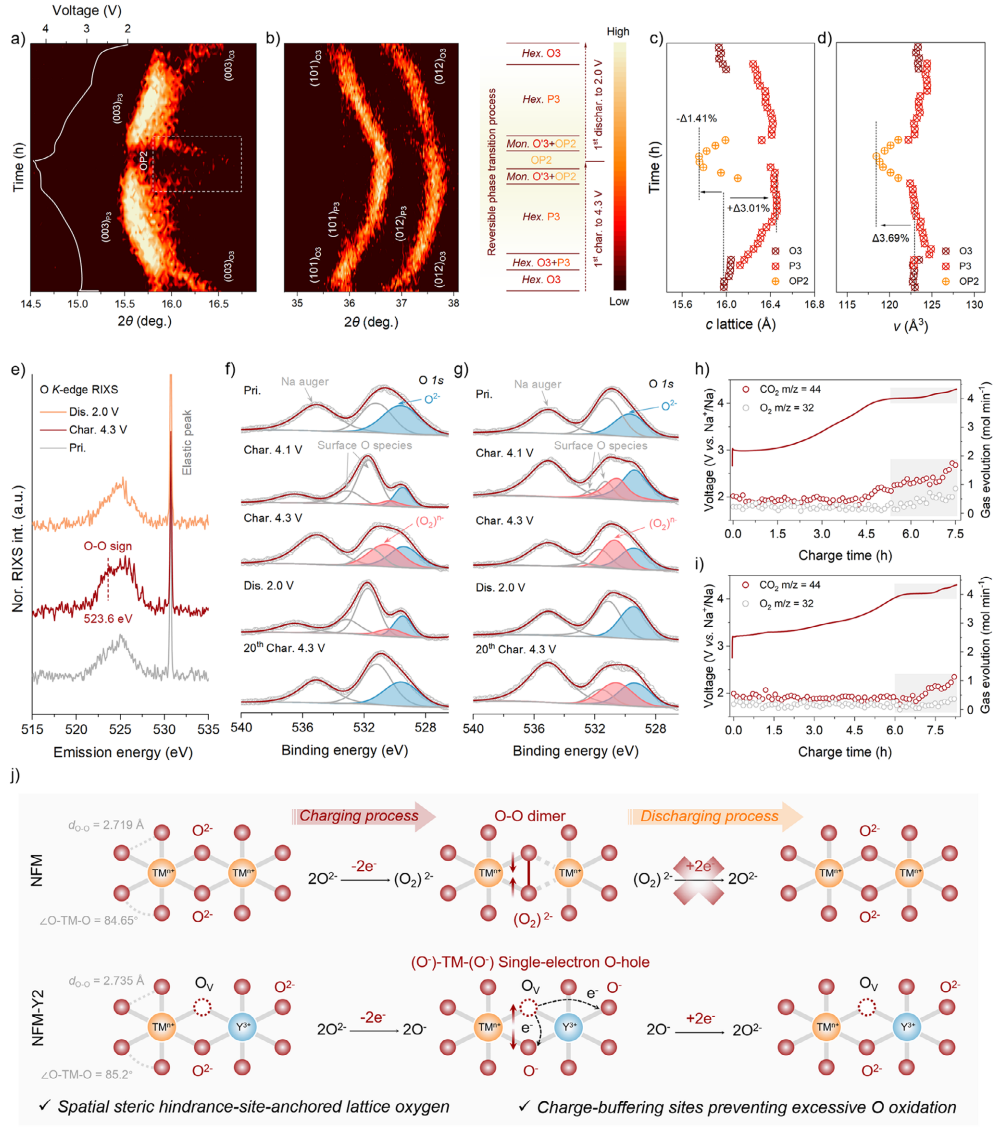

Difração de raios X operando, espalhamento inelástico ressonante de raios X, espectroscopia de fotoelétrons de raios X e espectrometria de massa eletroquímica diferencial operando foram usados para revelar ainda mais a evolução da fase e a reversibilidade do redox de oxigênio aniônico.
O XRD operando coletado durante o primeiro ciclo de carga-descarga mostra um caminho de evolução de fase mais reversível para o cátodo modificado.
A variação simultânea dos parâmetros de rede do eixo c e do volume da célula unitária também mostra que o material modificado sofre substancialmente menos expansão de rede e mudança de volume durante o ciclo.
Essa redução na flutuação estrutural ajuda a aliviar o estresse da rede induzido pelo ciclo.
Os resultados de RIXS na borda K de O não ressonante coletados durante o carregamento a 4,3 V mostram que apenas um sinal de oxigênio oxidado reversível é gerado.
Nenhuma liberação irreversível óbvia de O2 é observada.
Após a descarga, a característica de oxigênio oxidado desaparece, apoiando a reversibilidade do processo redox de oxigênio.
O material virgem se comporta de maneira diferente.
Após a descarga, sinais irreversíveis relacionados ao peróxido permanecem e tornam-se progressivamente mais pronunciados com o ciclo.
O material modificado, em contraste, mostra o desaparecimento reversível das espécies de oxigênio oxidado e mantém a atividade redox de oxigênio mesmo após ciclos prolongados.
A espectrometria de massa eletroquímica diferencial operando fornece evidências adicionais.
O material virgem libera CO2 e O2 na região de alta tensão.
A evolução de gás do cátodo modificado é claramente suprimida.
O mecanismo proposto é que o material original acumula mais prontamente dímeros O-O irreversíveis, resultando eventualmente em perda permanente de oxigênio.
Em contraste, o material modificado baseia-se na compensação de carga a partir de vacâncias de oxigênio e nos efeitos estéricos e eletrônicos introduzidos pelo Y para gerar vacâncias de oxigênio eletrônicas mais reversíveis. Este ambiente estrutural suprime a formação de dímeros de oxigênio irreversíveis do tipo peróxido.
Figura 5. Evolução do filme interfacial e análise de reações secundárias de cátodos originais e modificados.
Evolução do Filme Interfacial e Supressão de Reações Secundárias

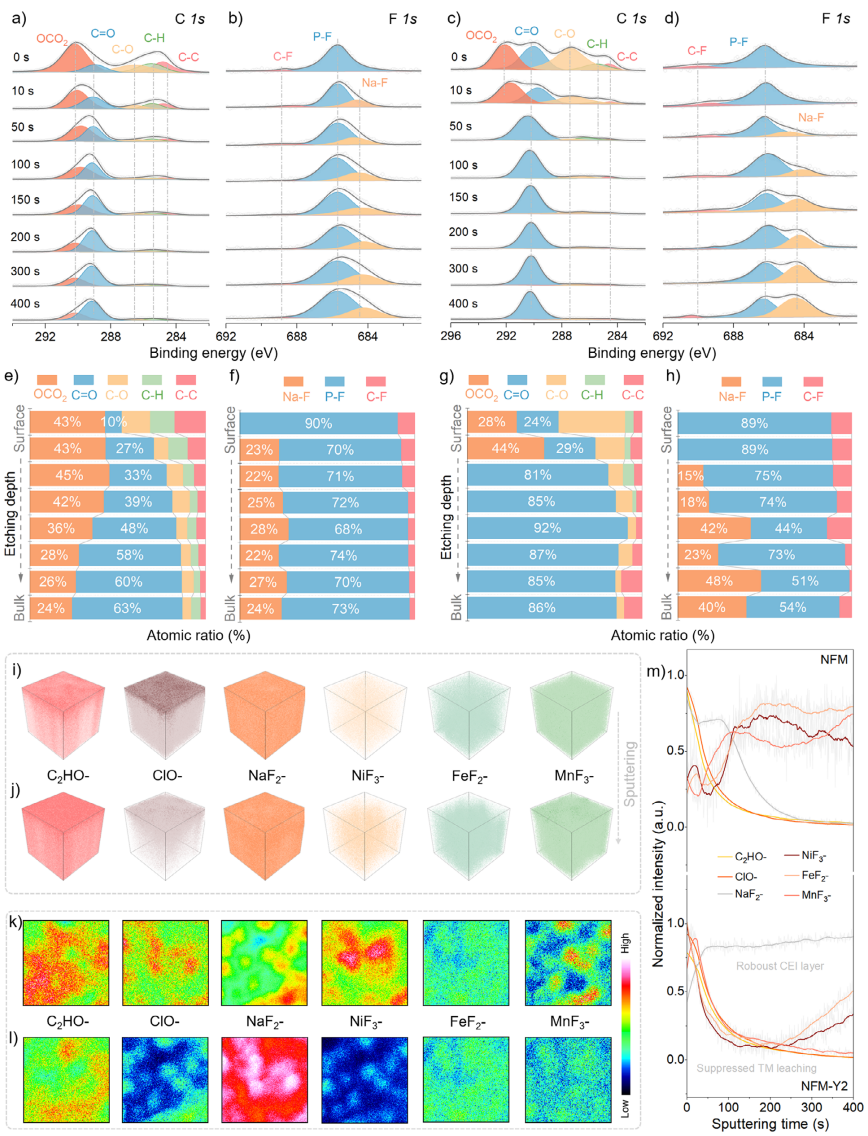

O estudo também investigou a interface cátodo-eletrólito usando espectroscopia de fotoelétrons excitados por raios X com resolução de profundidade e espectrometria de massa de íons secundários por tempo de voo.
Após o ciclo, o cátodo original desenvolve uma interface relativamente espessa e instável.
A superfície contém uma alta proporção de produtos de decomposição de eletrólitos orgânicos e inorgânicos.
Essas espécies penetram gradualmente em direção ao interior das partículas, indicando extensas reações secundárias interfaciais.
Em contraste, o cátodo modificado desenvolve uma camada interfacial rica em NaF mais fina e mais uniforme.
Esta interface mais estável ajuda a suprimir a decomposição do eletrólito e a dissolução de metais de transição.
A espectrometria de massa de íons secundários por tempo de voo tridimensional e os mapas químicos bidimensionais mostram ainda que o material original acumula maiores quantidades de produtos de decomposição de eletrólitos e espécies de metais de transição dissolvidas.
Algumas dessas espécies migram para o interior da partícula.
O cátodo modificado mostra sinais significativamente mais fracos desses produtos indesejáveis. O resultado demonstra que a superfície reconstruída melhora substancialmente a estabilidade química interfacial.
Figura 6. Evolução estrutural, deformação da rede e coordenação de metais de transição após ciclagem de longo prazo.
Evolução Estrutural Após Ciclagem de Longo Prazo
A parte final do estudo concentra-se em como os materiais originais e modificados evoluem após ciclagem prolongada.

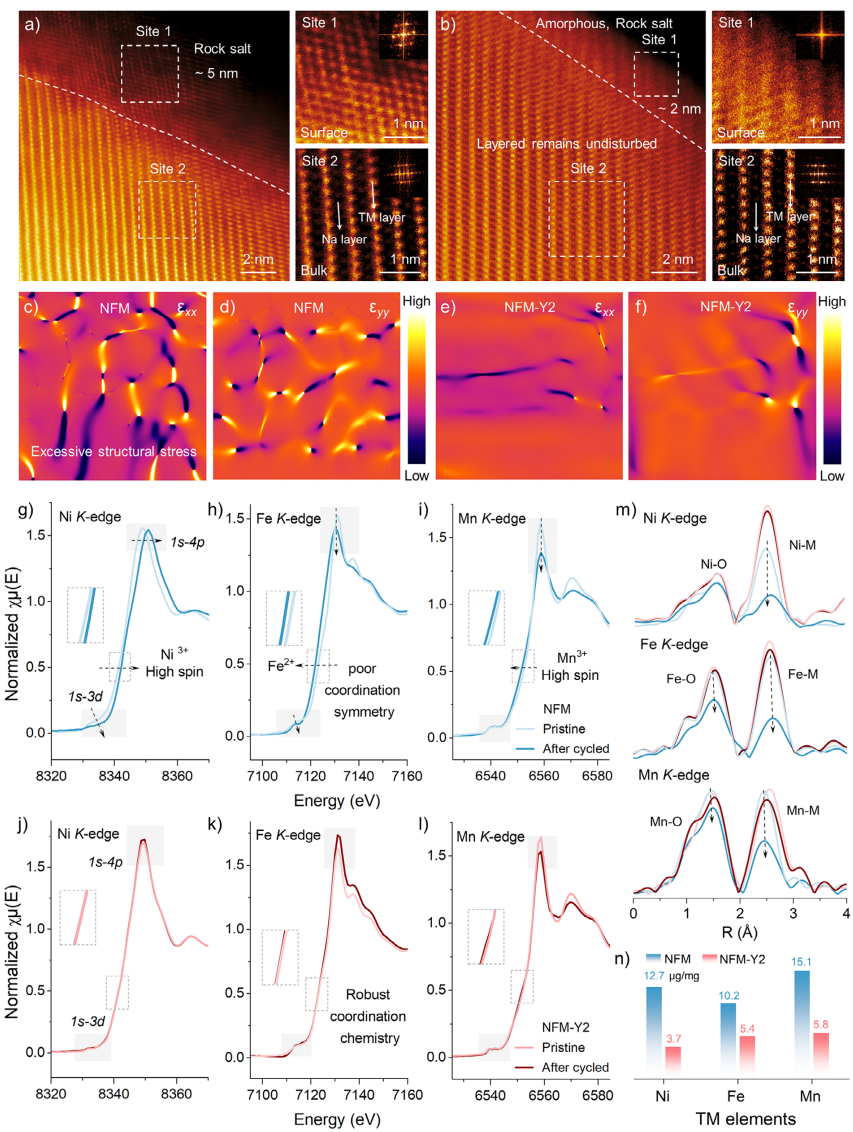

Microscopia eletrônica de transmissão com correção de aberração esférica, análise de fase geométrica, espectroscopia de absorção de raios X síncrotron e espectroscopia relacionada ao acoplamento eletrônico foram usadas para investigar mudanças da escala atômica à escala de partícula.
Após 150 ciclos, o cátodo original desenvolve uma camada de reconstrução superficial semelhante a sal-gema com aproximadamente 5 nm de espessura.
Um grande número de deslocamentos e distorção pronunciada da rede também são observados dentro das partículas.
O cátodo modificado, no entanto, desenvolve apenas uma camada superficial amorfa de 2 nm.
Mais importante ainda, a estrutura em camadas permanece altamente ordenada.
A análise de fase geométrica revela uma deformação da rede forte e altamente anisotrópica no cátodo original.
O estresse está concentrado perto dos contornos de grão.
O cátodo modificado mostra uma distribuição de deformação muito mais uniforme e uma intensidade de deformação geral significativamente menor.
As medições de absorção de raios X síncrotron coletadas antes e depois da ciclagem mostram mudanças irreversíveis na valência do metal de transição e quebra da simetria de coordenação no cátodo original.
Em contraste, o material modificado mostra muito pouca mudança na forma ou na posição de energia dos espectros de absorção.
A análise da estrutura fina de absorção de raios X estendida transformada por Fourier confirma ainda que o TMO6a coordenação octaédrica permanece intacta no cátodo modificado.
A quantificação de metais de transição dissolvidos no eletrólito também mostra uma dissolução significativamente menor de Ni, Fe e Mn do material modificado. Estes resultados demonstram uma melhoria substancial na estabilidade interfacial e estrutural.
Uma estratégia multinível além da modificação química convencional
Este estudo apresenta uma estratégia coordenada baseada em reconstrução de superfície e engenharia de defeitos estruturais para superar múltiplas limitações dos cátodos de óxido em camadas de Na.
Ao contrário das abordagens convencionais que dependem principalmente de um único método de modificação química, a estratégia regula simultaneamente o volume, a superfície e a interface.
Os resultados experimentais e teóricos combinados revelam três mecanismos de estabilização fundamentais.
Primeiro, uma camada superficial reconstruída com ligações mais fortes melhora a estabilidade interfacial e suprime a decomposição do eletrólito e a dissolução de metais de transição.
Segundo, a incorporação de Y e a engenharia de vacâncias de oxigênio regulam a coordenação local e a estrutura eletrônica O 2p, permitindo uma via de redox de oxigênio mais reversível enquanto suprimem a formação irreversível de dímeros O-O.
Terceiro, a estrutura modificada melhora o transporte de íons Na, reduz a tensão da rede e estabiliza o ambiente de coordenação dos metais de transição durante ciclos prolongados.
Juntos, esses efeitos melhoram significativamente a reversibilidade do redox de oxigênio, a cinética de difusão de íons Na, a cinética da reação eletroquímica e a estabilidade estrutural de longo prazo.
O cátodo de óxido em camadas de Na resultante apresenta uma forte combinação de desempenho eletroquímico e cinética de reação rápida, destacando seu potencial para baterias de íons de sódio de alta voltagem práticas.
De forma mais ampla, o estudo estabelece uma nova estrutura de design para cátodos de óxido em camadas de próxima geração que combina reconstrução de superfície, engenharia de defeitos de rede e regulação interfacial em vez de depender de estratégias isoladas de modificação química.
Referência
Z.-C. Jian, M. Yang, R. Li, et al.
“Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes.”
Advanced Materials (2026): e74313.
DOI: 10.1002/adma.74313
