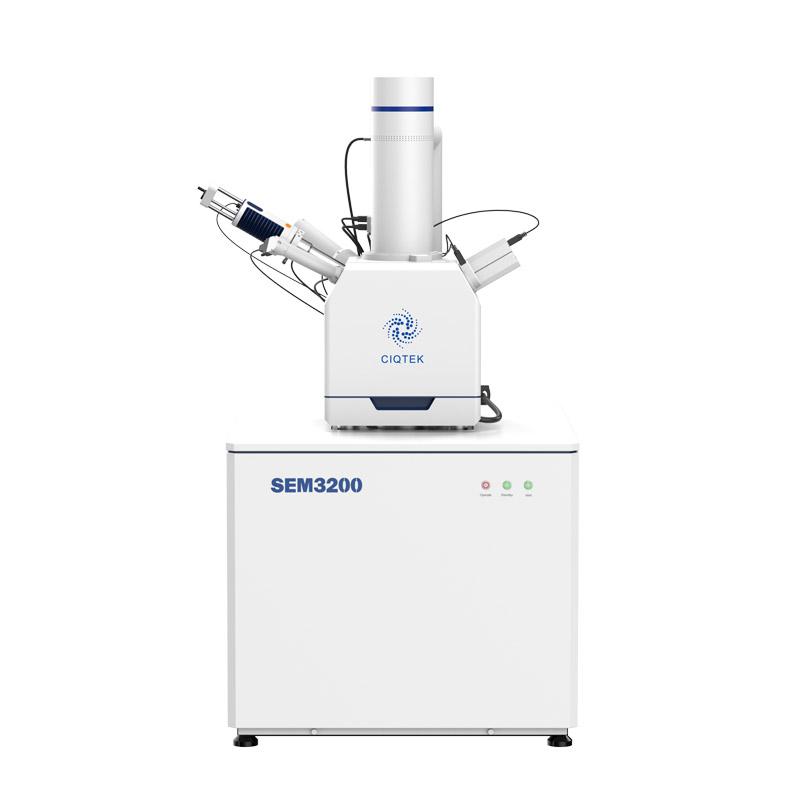

Filamento de tungstênio SEM | SEM3200

Microscópio SEM de filamento de tungstênio de alto desempenho com excelentes recursos de qualidade de imagem em modos de alto e baixo vácuo

O CIQTEK SEM3200 Microscópio SEM tem uma grande profundidade de campo com uma interface amigável para permitir que os usuários caracterizem amostras e explorem o mundo da imagem e análise microscópica.

  • # Mistura de imagem (SE+BSE)
    Observe a composição da amostra e as informações topográficas da superfície em uma imagem
  • # Ânodo duplo (tetrodo)
    O design do sistema de emissão de ânodo duplo fornece excelente resolução sob baixa energia de pouso
  • # *Modo de baixo vácuo
    Forneça informações sobre a morfologia da superfície da amostra em baixo vácuo, estado de vácuo comutável com um clique

(*Acessórios opcionais para microscópio SEM SEM3200)

Detectores SEM para SEM3200

O microscópio SEM é usado não apenas para observar a morfologia da superfície, mas também para analisar a composição de microrregiões na superfície da amostra.

O microscópio CIQTEK SEM SEM3200 possui uma grande câmara de amostras com uma interface extensa. Além de suportar detector convencional Everhart-Thornley (ETD), detector de elétrons retroespalhados (BSE) e espectroscopia de raios X por dispersão de energia (EDS/EDX), várias interfaces, como padrão de difração de retroespalhamento de elétrons (EBSD) e catodoluminescência (CL ) também são reservados.

Detector de elétrons retroespalhados SEM (BSE)

Comparação de imagens de elétrons secundários e imagens de elétrons retroespalhados

No modo de imagem eletrônica retroespalhada, o efeito de carga é significativamente suprimido e mais informações sobre a composição da superfície da amostra podem ser observadas.

Espécimes de chapeamento:

  • SEM Backscattered-Electron Detector (BSE) Plating Specimens
  • SEM Backscattered-Electron Detector (BSE) Plating Specimens

Amostras de liga de aço de tungstênio:

  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens
  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens

Detector de elétrons retroespalhados de quatro quadrantes - Imagem multicanal

O detector de microscópio SEM possui um design compacto e alta sensibilidade. Com o desenho de 4 quadrantes é possível obter imagens topográficas em diferentes direções, bem como imagens de distribuição de composição sem inclinar o corpo de prova.

Espectro de Energia

Resultados da análise do espectro de energia de pequenas esferas de LED.

SEM Energy Spectrum

Padrão de difração de retroespalhamento de elétrons SEM (EBSD)

O microscópio SEM SEM3200 com uma grande corrente de feixe atende totalmente aos requisitos de teste de EBSD de alta resolução e pode analisar materiais policristalinos, como metais, cerâmicas e minerais para orientação de cristal e análise de tamanho de grão.

A figura mostra o mapa de grãos EBSD da amostra de metal Ni, que pode identificar o tamanho e a orientação dos grãos, determinar os limites e gêmeos dos grãos e fazer avaliações precisas da organização e estrutura do material.

SEM Electron Backscatter Diffraction Pattern (EBSD)

Modelos de microscópio SEM SEM3200A SEM3200
Sistemas Eletro-Ópticos Arma de elétrons Filamento de tungstênio tipo grampo de tamanho médio pré-alinhado
Resolução Alto vácuo 3 nm a 30 kV (SE)
4 nm a 30 kV (BSE)
8 nm a 3 kV (SE)
*Baixo vácuo 3 nm a 30 kV (SE)
Ampliação 1-300.000x (Filme)
1-1.000.000x
Tensão de aceleração 0,2kV ~ 30kV
Corrente da sonda ≥1,2μA, exibição em tempo real
Sistemas de imagem Detetores SEM Detector Everhart-Thornley (ETD)
*Detetor de elétrons retroespalhados (BSED), *Detetor de elétrons secundários de baixo vácuo (SE), *Espectroscopia de energia dispersiva (EDS/EDX), etc.
Formato de imagem TIFF, JPG, BMP, PNG
Sistema de vácuo Modelo de Vácuo Alto Vácuo Melhor que 5×10-4Pa
Baixo Vácuo 5 ~ 1000Pa
Modo de controle Controle Totalmente Automatizado
Câmara de Amostras Câmera Navegação óptica
Monitoramento na Câmara de Amostras
Tabela de Amostras Três Eixos Automáticos Cinco eixos automáticos
Faixa de Estágio X: 120mm X: 120mm
Y: 115mm Y: 115mm
Z: 50mm Z: 50mm
/ D: 360°
/ T: -10° ~ +90°
Software Sistema operacional Janelas
Navegações Navegação óptica, navegação rápida por gestos
Funções Automáticas Brilho e contraste automáticos, foco automático, estigma automático
Funções Especiais

Correção de astigmatismo de imagem assistida por inteligência

*Junção de imagens com FOV grande (opcional)

Requisitos de instalação Temperatura 20°C (68°F) ~ 25°C (77°F)
Umidade ≤ 50%
Fonte de alimentação

CA 220 V (±10%), 50 Hz, 2 kVA

CA 110V (±10%), 60Hz

Destaques da técnica do microscópio CIQTEK SEM SEM3200

SEM de baixa tensão

Amostras de material de carbono com profundidade de penetração rasa em baixa tensão. A verdadeira topografia da superfície da amostra pode ser obtida com detalhes ricos.

O dano da irradiação do feixe de elétrons da amostra de cabelo é reduzido em baixa tensão enquanto o efeito de carga é eliminado.

Baixo Vácuo SEM

Os materiais dos tubos de fibra filtrados são pouco condutores e carregam significativamente em alto vácuo. A observação direta de amostras não condutoras pode ser feita em baixo vácuo sem revestimento pelo Microscópio SEM SEM3200.

Grande campo de visão

Espécimes biológicos, usando um grande campo de observação, podem facilmente obter os detalhes gerais da morfologia da cabeça de uma joaninha, demonstrando capacidade de imagem em escala cruzada.

  • SEM Large Field of View
  • SEM Large Field of View

Navegação e anticolisão no estágio de amostra

Navegação óptica

Clique onde deseja ir e veja com fácil navegação ao usar os microscópios CIQTEK SEM.

Uma câmera na câmara é padrão e pode tirar fotos em HD para ajudar a localizar espécimes rapidamente.

  • SEM Microscope Specimen Stage Navigation & Anti-collision

Navegação rápida por gestos

Microscópio CIQTEK SEM SEM3200 A navegação rápida é obtida clicando duas vezes para mover, usando o botão do meio do mouse para arrastar e usando o quadro para ampliar.

Exp: Zoom de quadro - para obter uma visão ampla da amostra com navegação de baixa ampliação, você pode enquadrar rapidamente a área da amostra em que está interessado, a imagem aumenta automaticamente o zoom para melhorar a eficiência.

  • SEM Microscope Quick Gesture Navigation
  • SEM Microscope Quick Gesture Navigation

Estágio Anticolisão

CIQTEK SEM Microscópio SEM3200 Soluções anticolisão multidirecionais:

1. Insira manualmente a altura da amostra: controle com precisão a distância entre a superfície da amostra e a lente objetiva.

2. Reconhecimento de imagem e captura de movimento: monitore o movimento do palco em tempo real.

3. *Hardware: desligue o motor do estágio no momento da colisão.

  • SEM Microscope Stage Anti-collision

Funções características

Correção de astigmatismo de imagem assistida por inteligência

Exibe visualmente o astigmatismo em todo o campo de visão e ajusta rapidamente para corrigir com um clique do mouse.

  • SEM Microscope Intelligence Assisted Image Astigmatism Correction
  • SEM Microscope Intelligence Assisted Image Astigmatism Correction

SEM com foco automático

Foco de um botão para imagens rápidas.

  • SEM Microscope Auto Focus
  • SEM Microscope Auto Focus

Estigmador Automático

Dedução de astigmatismo com um clique para melhorar a eficiência do trabalho.

  • SEM Microscope Automatic Stigmator
  • SEM Microscope Automatic Stigmator

Brilho e contraste automáticos

Brilho e contraste automáticos com um clique para ajustar a escala de cinza das imagens apropriadas.

  • SEM Microscope Auto Brightness & Contrast
  • SEM Microscope Auto Brightness & Contrast

Imagem Simultânea de Múltiplas Informações

O software CIQTEK SEM Microscope SEM3200 suporta a alternância com um clique entre SE e BSE para imagens mistas. Ambas as informações morfológicas e composicionais do espécime podem ser observadas ao mesmo tempo.

SEM Microscope Simultaneous Imaging of Multiple Information

Ajuste rápido de rotação de imagem

Arraste uma linha e solte para girar a imagem no local.

  • SEM Microscope Fast Image Rotation Adjustment
  • SEM Microscope Fast Image Rotation Adjustment
